北京欧倍尔水环境自动控制软件——世界上没有被自动化遗忘的角落

北京欧倍尔水环境自动控制软件——世界上没有被自动化遗忘的角落



随着自动化技术的发展与普及,我们的生活、工作与自动化息息相关。

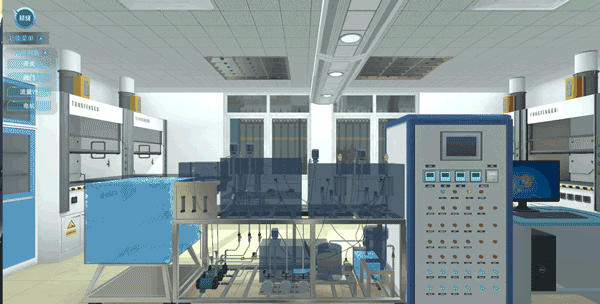

北京欧倍尔以污水处理为背景,研发了基于PLC控制的“水环境自动控制系统仿真软件”。软件适用于开设水环境监测与治理环境工程城市水净化技术等环境类专科类院校和其他自动化相关专业的日常教学和竞赛等。


水环境自动控制系统仿真软件

软件从任务上分初中高级三个等级,初级主要考察学生电气符号的应用,和电气识图能力,中级要求学生进行简单的控制回路电气原理图设计和低压电器的应用,高级要求学生进行主回路和控制回路电气设计与实物连线,三个等级都包含PLC技术的应用和组态监控应用,并且可扩展。

北京欧倍尔水环境自动控制软件——世界上没有被自动化遗忘的角落

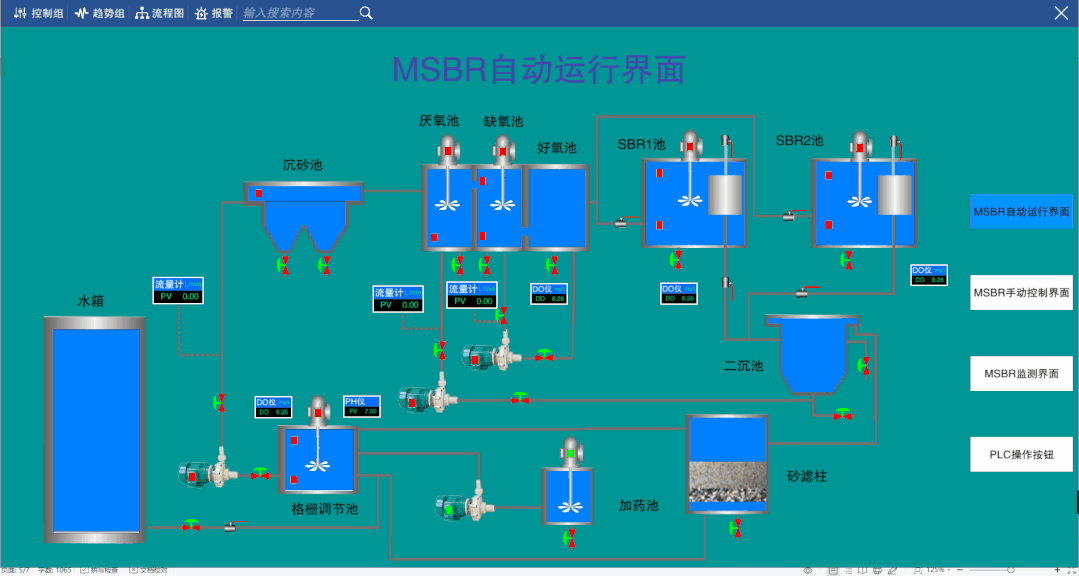

软件以污水处理工艺作为仿真对象,建立完整的MSBR污水处理工艺流程,包括格栅调节池、沉砂池、AAO、SBR池等污水处理单元,通过PLC和DCS界面来实现全自动流程,使学生能够更加直观的了解MSBR污水处理工艺的自动流程。

北京欧倍尔水环境自动控制软件——世界上没有被自动化遗忘的角落



功 能 介 绍

操作指导

点击功能菜单中的操作指引,查看该等级对应的操作顺序和PLC编程任务。

北京欧倍尔水环境自动控制软件——世界上没有被自动化遗忘的角落



知识点学习

点击功能菜单中的‘知识点’按钮,会有弹窗进行显示,可以用鼠标点击左侧的选项卡,来实现对不同知识点的学习,同时每个知识点内可以进行翻页操作。主要包括了电气原理图的绘制规则和器件与文字图形符号的对应关系,加深对电气原理图的理解。

北京欧倍尔水环境自动控制软件——世界上没有被自动化遗忘的角落



电气识图

电气识图部分考察学生的电气符号的认识与应用,简单的电气原理图读图,并进行简单的电气设计,以及简单的电气布局和电气接线操作等。由初级、中级、高级三个级别层层递进。

北京欧倍尔水环境自动控制软件——世界上没有被自动化遗忘的角落



北京欧倍尔水环境自动控制软件——世界上没有被自动化遗忘的角落



北京欧倍尔水环境自动控制软件——世界上没有被自动化遗忘的角落



仪表认识

将鼠标指针移动至指定区域,可以显示该区域的名称,可以在电工仪表界面查看仪表各个部位的名称或功能。

北京欧倍尔水环境自动控制软件——世界上没有被自动化遗忘的角落



万用表的使用规则为:当万用表选择电阻档位时,需要先对其进行调零操作,将红黑表笔进行短接,旋转调零按钮,使万用表指针停靠在0附近,完成电气调零操作。

点击空气开关、接触器、按钮都可以对其状态进行改变,根据操作指引,拖拽万用表表笔至需要测量的端子,测量时需断开电源进行操作。

设备列表

点击左侧的‘设备列表’按钮,进行设备列表的的展开,设备列表主要将分为了四大类:电机、流量计、阀门、开关。点击对应的类别会有下级菜单显示具体的器件名称,当点击器件名称时,会定位到器件对应的具体位置。

北京欧倍尔水环境自动控制软件——世界上没有被自动化遗忘的角落



DCS监控

DCS界面可以实时的对现场的泵类、阀门和按钮进行控制,在MSBR监测界面,可以实时的查看系统的运行状态和各个单元的状态;在自动运行界面时,电磁阀不可以进行手动控制,仅能控制调节阀的开关大小。

北京欧倍尔水环境自动控制软件——世界上没有被自动化遗忘的角落



MSBR自动控制流程

当PLC与仿真软件通讯成功后,可以在PLC中进行程序的编写并将程序下载到虚拟PLC中,与仿真软件结合来实现某些功能和控制流程。通过PLC编程软件在线监控、DCS组态页面或者电气柜上的开关和指示灯,可以实时对当前工艺流程及设备状态进行监视。

北京欧倍尔水环境自动控制软件——世界上没有被自动化遗忘的角落



评分

评分界面内可以查看每个步骤的得分情况,评分可以导出进行查看。
