欧倍尔双塔精馏虚拟仿真软件

精馏是化工、石油化工、炼油生产过程中应用极为广泛的传质传热过程。精馏的目的是利用混合液中各组分具有不同挥发度，将各组分分离并达到规定的纯度要求。精馏过程的实质是利用混合物中各组分具有不同的挥发度，即同一温度下各组分的蒸汽分压不同，使液相中轻组分转移到气相，气相中的重组分转移到液相，实现组分的分离。

精馏原理是多次而且同时运用部分气化和部分冷凝的方法，使混合液得到较完全分离，以分别获得接近纯组分的操作，理论上多次部分气化在液相中可获得高纯度的难挥发组分，多次部分冷凝在气相中可获得高纯度的易挥发组分，但因产生大量中间组分而使产品量极少，且设备庞大。工业生产中的精馏过程是在精馏塔中将部分气化过程和部分冷凝过程有机结合而实现操作的。

介绍

软件特色：

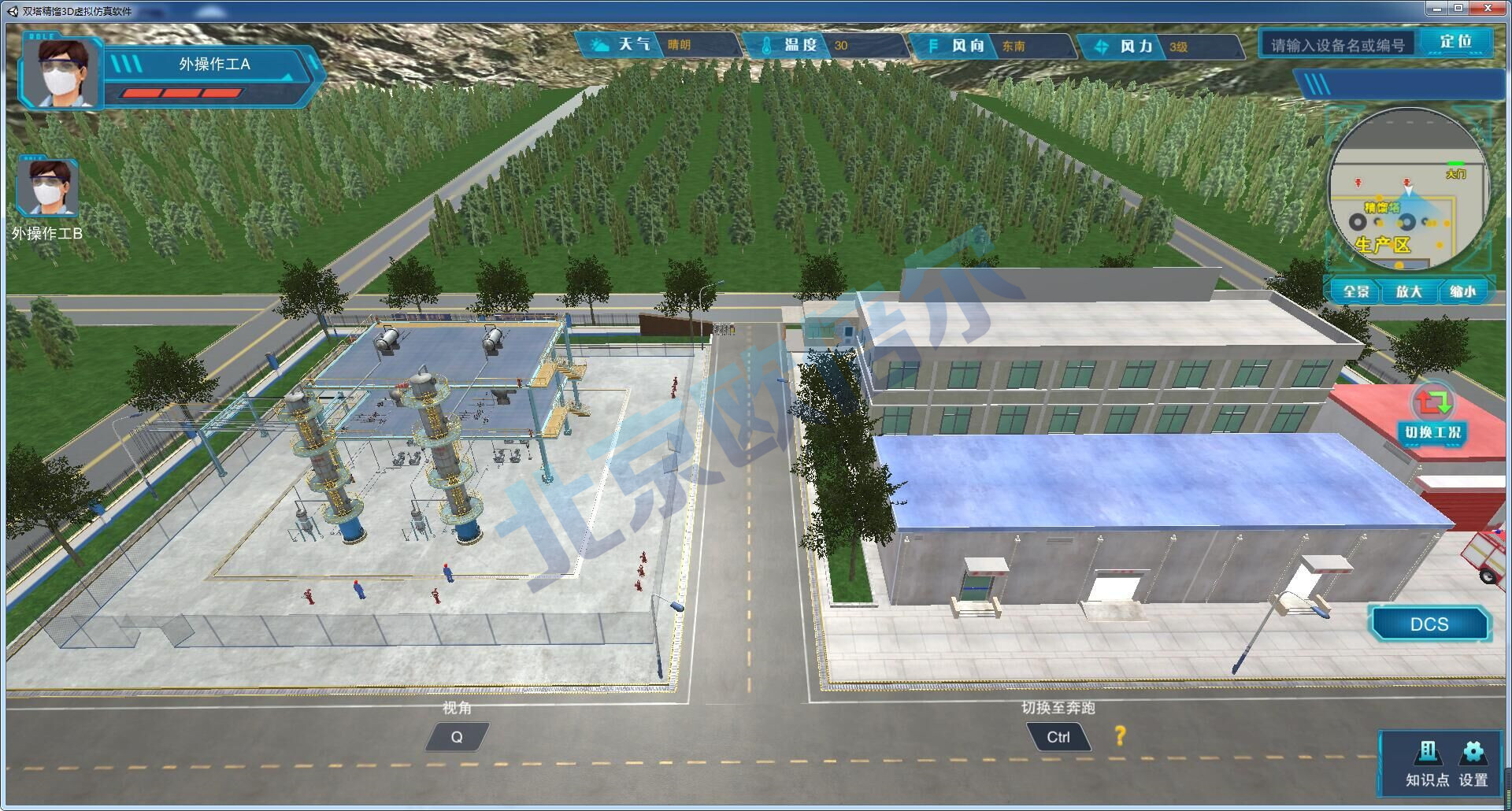

真实3D场景，培训灵活多样，提高培训效率，从实际装置中提炼，算法成熟。



工艺流程：

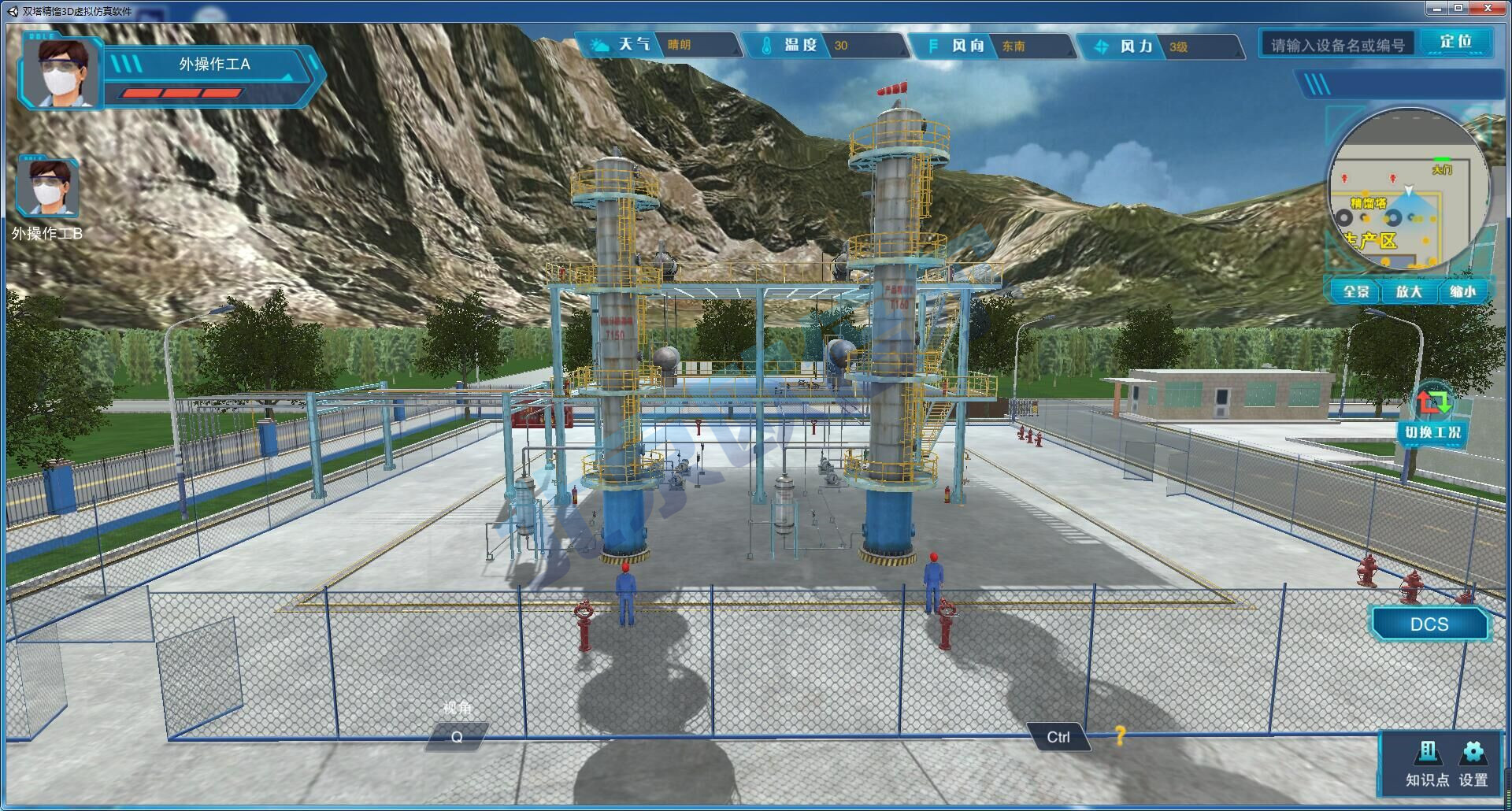

双塔精馏指的是两塔串联起来进行精馏的过程。核心设备为轻组分脱除塔和产品精制塔。轻组分脱除塔将原料中的轻组分从塔顶蒸出，蒸出的轻组分或作为产品或回收利用，塔釜产品直接送入产品精制塔进一步精制。产品精制塔塔顶得到最终产品，塔釜的重组分物质经过处理排放或回收利用。双塔精馏仿真软件可以帮助理解精馏塔操作原理及轻重组分的概念。

本流程是以丙烯酸甲酯生产流程中的醇拨头塔和酯提纯塔为依据进行仿真。醇拨头塔对应仿真单元里的轻组分脱除塔T150，酯提纯塔对应仿真单元里的产品精制塔T160。醇拨头塔为精馏塔，利用精馏的原理，将主物流中少部分的甲醇从塔顶蒸出，含有甲酯和少部分重组分的物流从塔底排出至T160，并进一步分离。酯提纯塔T160塔顶分离出产品甲酯，塔釜分离出的重组分产品返回至废液罐进行再处理或回收利用。

欧倍尔双塔精馏虚拟仿真软件为学员提供了一个线上操作的舞台，特别有利于调动学员动脑思考，培养学生的动手能力，同时也增强了学习的趣味性，与化工单元实训基地装置相结合，可巩固学员的实操经验，让学员在学习时达到理论与实践相结合。

欧倍尔与天津大学化工基础实验中心合作，提供智慧化工园区实训基地建设整体解决方案，助力园区管理向信息化、智慧化转变。该方案线上线下有机结合，为用户打造理论、知识点学习、仿真软件练习，线上考核线下实操全流程实训基地。

①线上培训平台：智慧化工园区实训基地培训考核管理平台、员工技能移动端培训平台、实训基地配套虚拟仿真软件；

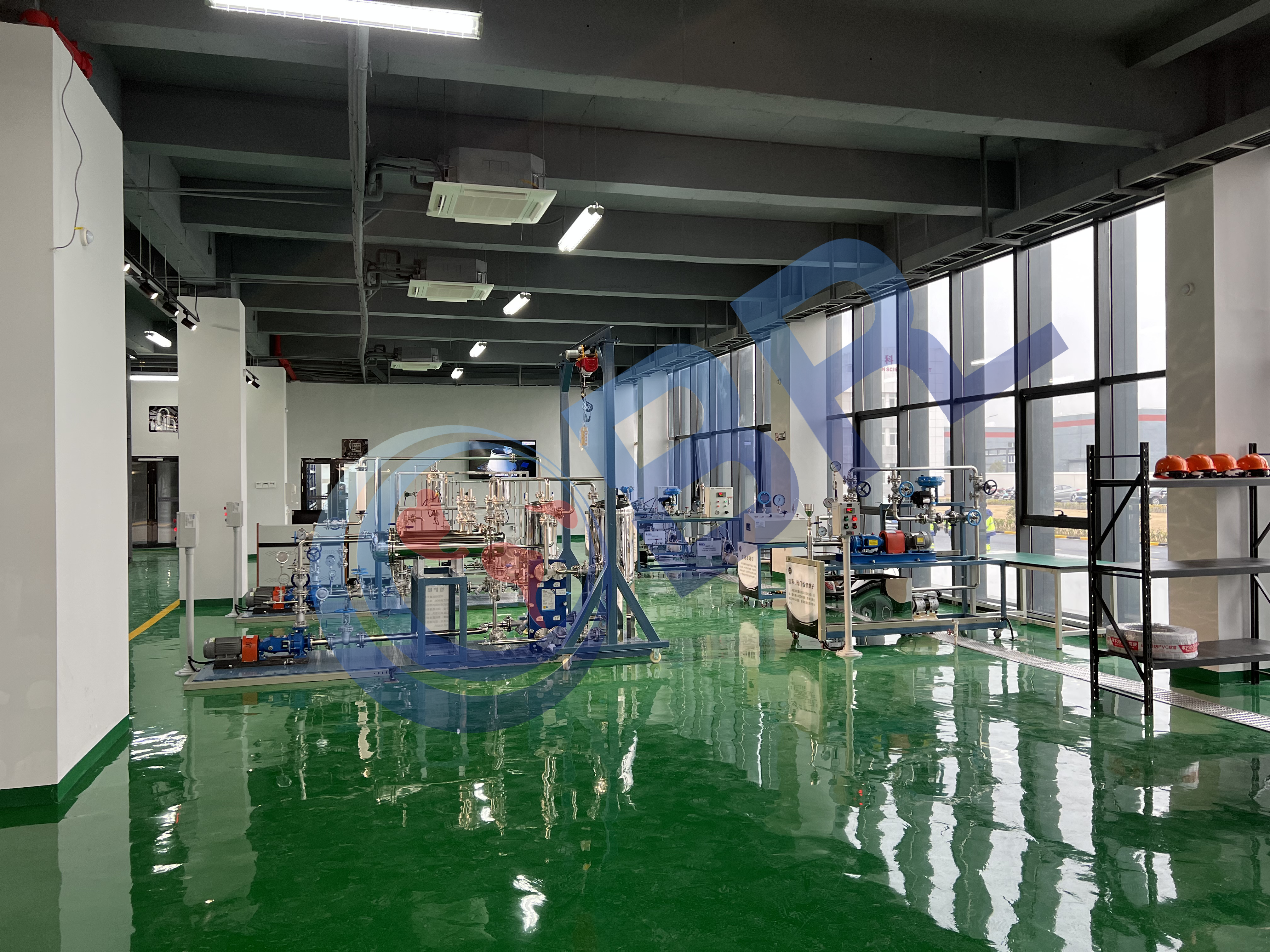

②线下实训基地：化工单元装置实训区、特种作业人员安全技术实训区、化工仪表实训区、设备维修维护实训区、安全作业应急演练实训区、安全警示教育实训区。

欧倍尔现已建成的智慧化工园区实训基地包括：鲁西集团、湖北兴发集团、江西星火集团、湖北三宁集团、烟台万华集团、山东滨安科技、禹城工业园、泰安职教中心等，新中标江苏泰兴经济开发区、鲁北企业集团实训基地建设项目，合计中标金额4000余万元，致力于成为安全、绿色、高效的智慧化工园区实训基地建设解决专家。
