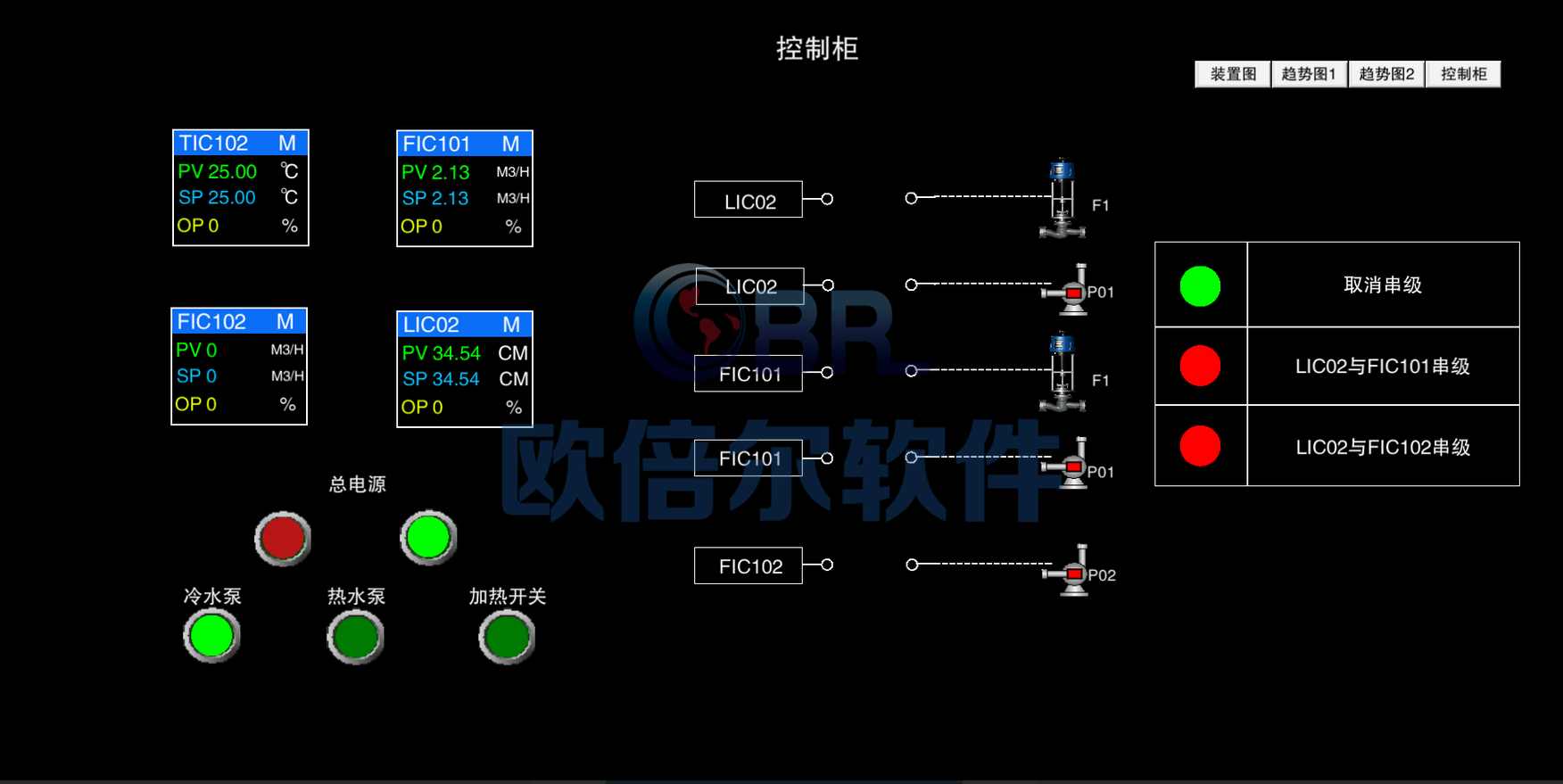

1、锅炉汽水自动控制原理训练实训仿真软件（点击此处观看视频）

过程控制系统虚拟仿真实验系统以锅炉系统为控制对象，采用计算机3D建模技术和数字仿真技术模拟锅炉水汽系统的自动化控制，学生能够构建单回路控制、串级控制等控制模式；根据系统提供各个变量变化趋势，学生可在原有基础上设计、优化控制算法，即在原理图界面进行控制模块的自主编辑，编辑完成后进行运行操作，同时在DCS图和现场图中软件模块的控制参数发生改变，验证控制效果。


2、制浆造纸过程监测和控制虚拟仿真软件（点此查看软件演示视频）

软件以三维动画的形式重现造纸生产典型工艺仿真环境，使学生了解造纸车间仪表及执行机构的原理及应用。结合逼真造纸车间仿真环境，使学生更加直接真切的了解造纸生产过程控制算法、造纸生产电气传动设备及控制算法。


3、过程仪表控制实验装置

过程仪表控制虚拟仿真软件，可仿真的设备包括不锈钢卧式离心泵、磁力循环泵、有机玻璃水箱、不锈钢冷水箱、不锈钢热水箱、不锈钢循环水箱、电动调节阀、电磁阀、手动调节阀、仪表控制柜。可仿真单回路控制系统实验、串级控制系统实验等，学生可在仿真软件内对各类实验进行相关调试，可反复练习直至得出满意结果，该实训项目改变了传统的受限于设备数量和场地大小的教学模式，极大地提升了学生的学习热情和学习效果。

培训内容：

（1）过程仪表控制实训装置

（2）化工实训装置自动控制

（3）薄壁容器压力测试

（4）换热过程设备及控制

（5）活塞式压缩机性能测试

4、化工仪表虚拟仿真软件

实验场景为高度仿真的化工实训场景，能够实现实时地在场景中漫游参观。学生从任意视角、任意距离观察设备，给学生一种身临其境的感觉。该实训项目改变了传统的受限于设备数量和场地大小的教学模式，极大地提升了学生学习热情和学习效果；该项目更多的是让学生反复设计验证，巩固所学知识。

适用专业：

自动化专业、电气工程及其自动化专业，机电-体化专业的学生，机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用等专业。

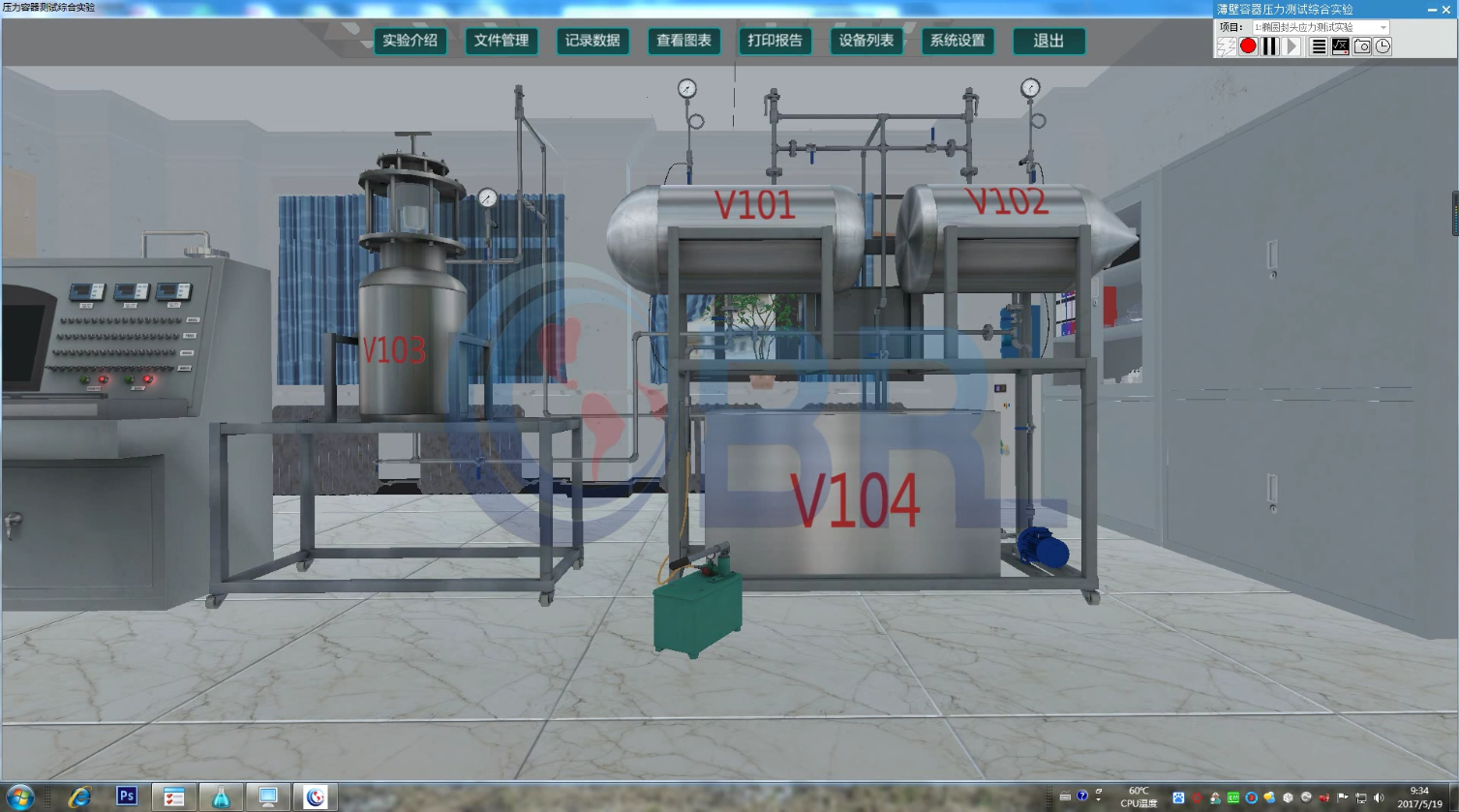

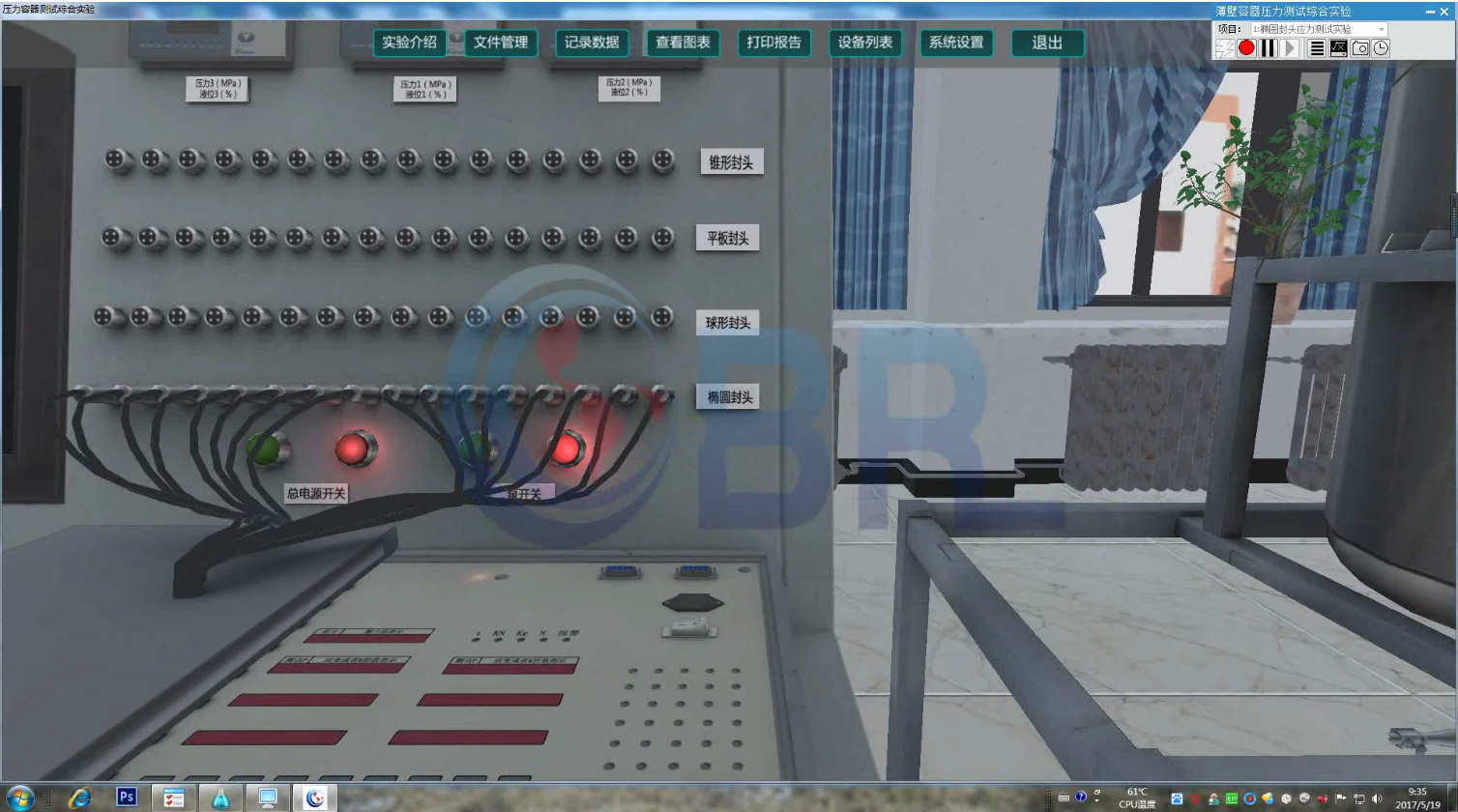

5、薄壁容器压力测试综合实训仿真软件

基于动态过程仿真软件运行平台开发，利用虚拟现实技术，以3D形式模拟化工实训设备，为用户提供360度、全方位的感官体验，通过声、光等辅助效果提供立体感受，真正使用户实现身临其境的学习体验。软件利用动态数学模型实时模拟真实实验现象和过程，通过3D仿真实验装置交互式操作，产生和实际一致的实验现象和结果。每位学生都能亲自动手操作，观察现象，记录数据，数据处理，验证公式，原理定理，打印报告。能够体现化工实训装置数据处理等基本过程，满足工艺操作训练要求，满足流程操作训练要求，能够安全、长周期运行。集“教-学-练-考”于一身，方便老师教学，真正建立起化工实训虚拟仿真实验室。

6、活塞式压缩机性能测定

基于动态过程仿真软件运行平台开发，利用虚拟现实技术，以3D形式模拟化工实训装置的环境和操作过程，为用户提供360度、全方位的感官体验，通过声、光等辅助效果提供立体感受，真正使用户实现身临其境的学习体验。软件利用动态数学模型实时模拟真实实验现象和过程，通过3D仿真实验装置交互式操作，并对操作数据进行分析。该软件具备机理模型，以真实数据库作为支撑，仿真操作过程与真实仪器操作过程极其相似，仿真结果与真实结果非常接近，能够满足日常培训、常规考核以及技能大赛等各种需求。该系统包括实验介绍、文件管理、记录数据、查看图表、系统设置、打印报告等功能，能够体现化工实训装置数据处理等基本过程，满足工艺操作训练要求，满足流程操作训练要求，能够安全、长周期运行。集“教-学-练-考”于一身，方便老师教学，真正建立起化工实训装置仿真实验室。


主要技术指标和功能：

1）实训装置能够使学员掌握往复活塞式压缩机的结构特点；

2）实训装置能够使学员学习绘制活塞式压缩机性能曲线；

3）实训装置能够使学员掌握压缩机排气量的测定原理及方法；

4）实训装置能够使学员掌握压缩机示功图的测试原理、测量方法和测量过程；

5）实训装置能够使学员了解脉冲计数法测量转速的方法；

6）实训装置能够使学员掌握测试过程中，计算机的使用和测量；

7）实训装置包括活塞式压缩机示功图测定实验和活塞式压缩机性能测定实验。

8）实训装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常运行不出现安全事故。

9）实训装置提供数字通讯信号使DCS控制室的计算机对现场数据进行采集、监测实训。

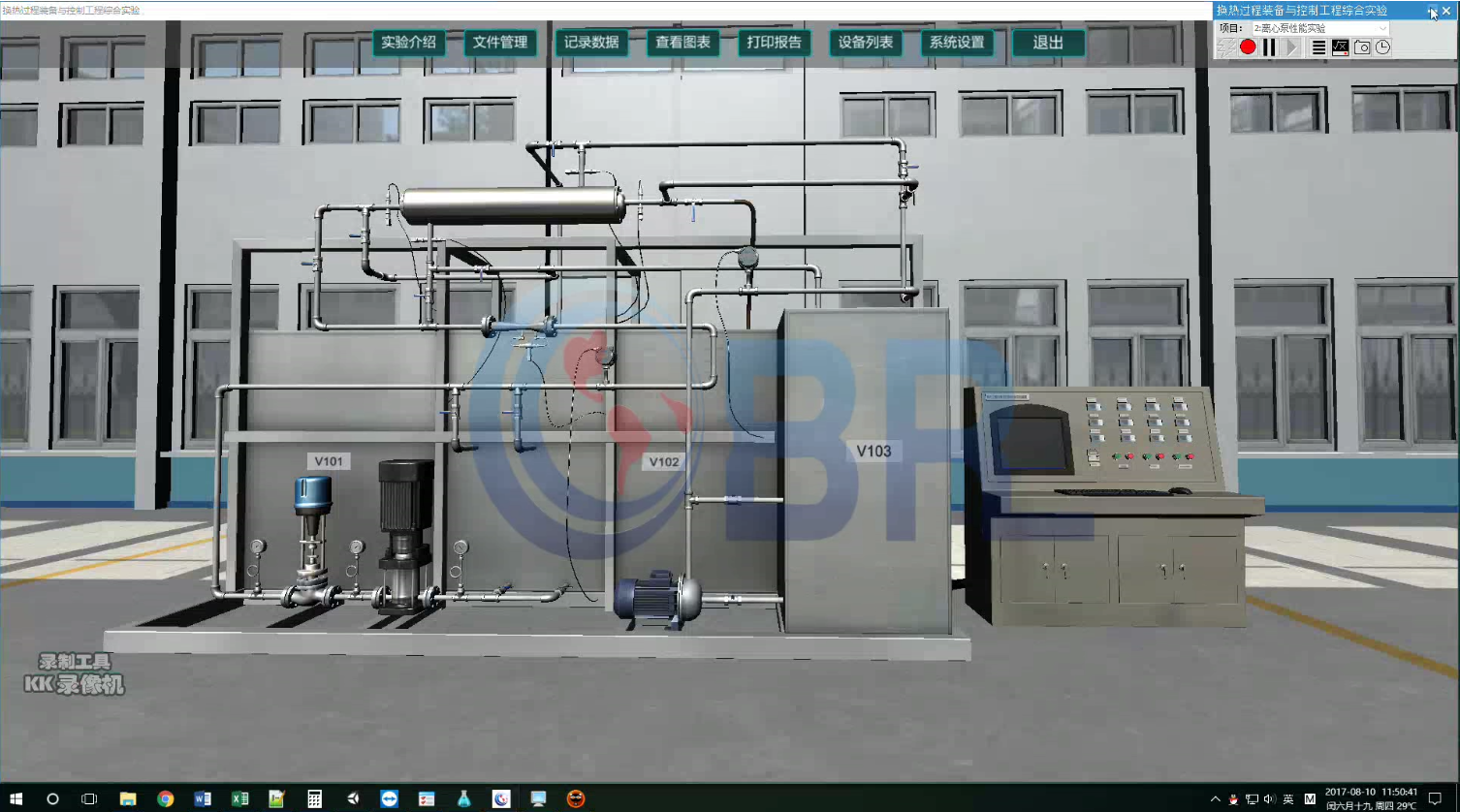

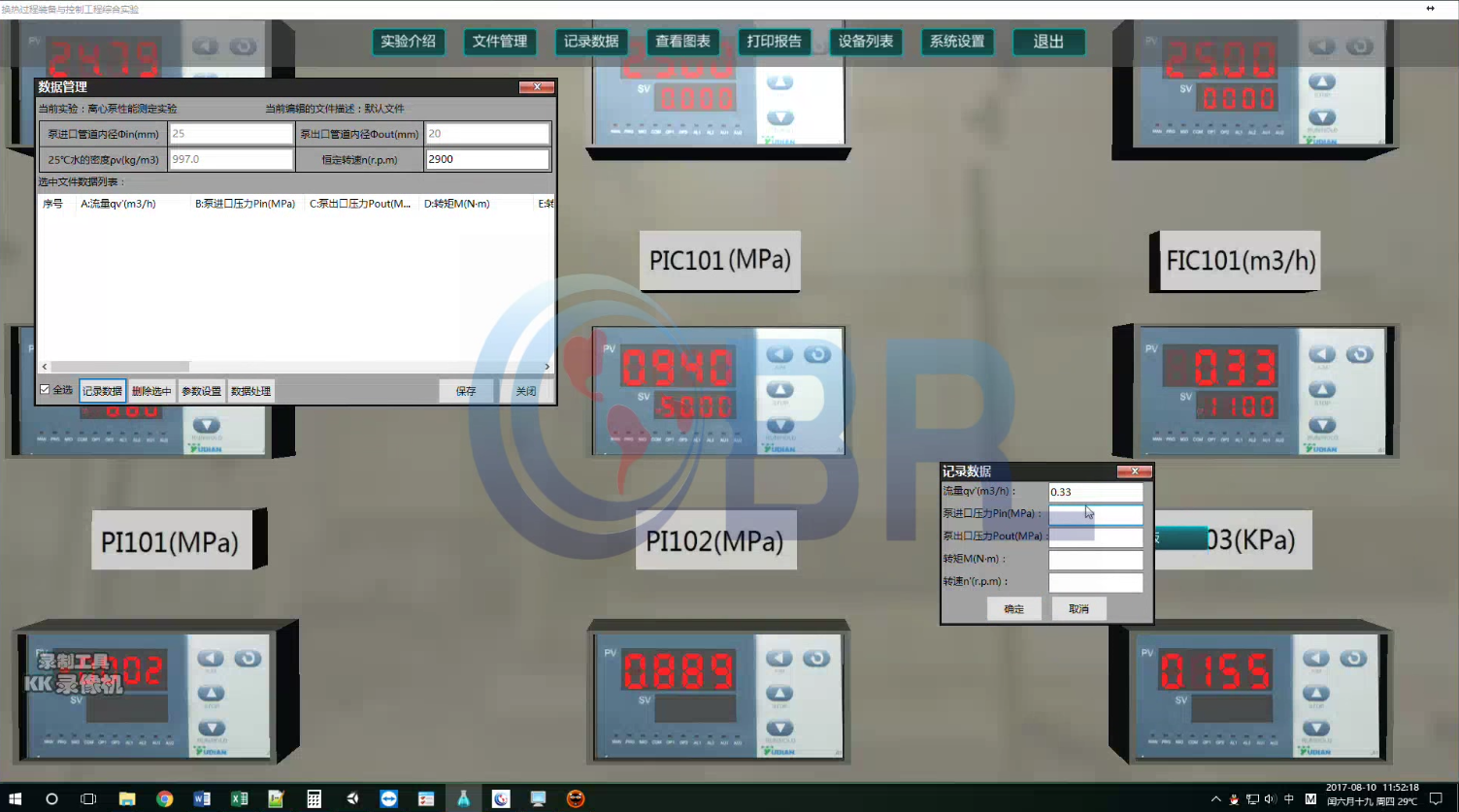

7、换热过程装备与控制工程综合实验

基于动态过程仿真软件运行平台开发，利用虚拟现实技术，以3D形式模拟化工实训装置的环境和操作过程，为用户提供360度、全方位的感官体验，通过声、光等辅助效果提供立体感受，真正使用户实现身临其境的学习体验。软件利用动态数学模型实时模拟真实实验现象和过程，通过3D仿真实验装置交互式操作，并对操作数据进行分析。该软件具备机理模型，以真实数据库作为支撑，仿真操作过程与真实仪器操作过程极其相似，仿真结果与真实结果非常接近，能够满足日常培训、常规考核以及技能大赛等各种需求。该系统包括实验介绍、文件管理、记录数据、查看图表、系统设置、打印报告等功能，能够体现化工实训装置数据处理等基本过程，满足工艺操作训练要求，满足流程操作训练要求，能够安全、长周期运行。集“教-学-练-考”于一身，方便老师教学，真正建立起化工实训装置仿真实验室。

实训装置包括以下实验项目：

1）换热器换热性能实验

2） 离心泵性能测定实验

3）流体传热膜系数测定实验

4）换热器管程和壳程压力降测定实验

5）离心泵恒压力控制实验

6）离心泵恒流量控制实验

7）换热器出口恒温度控制实验

8）文丘里流量计校核实验
