化工原理虚拟仿真软件是北京欧倍尔与天津大学等知名高校合作开发，利用动态数学模型实时模拟真实实验现象和过程，通过3D仿真实验装置交互性操作，产生和真实实验一致的实验现象和结果。传统实验室无法完成的实验如复杂实验、危险性实验、反应周期过长实验等均可通过虚拟实验室来实现，每位学生都能动手做实验，观察实验现象，记录实验数据，验证公式、定理，能够体现化工实验步骤和数据处理等基本实验过程，满足工艺操作训练要求，起到辅助教学的作用。

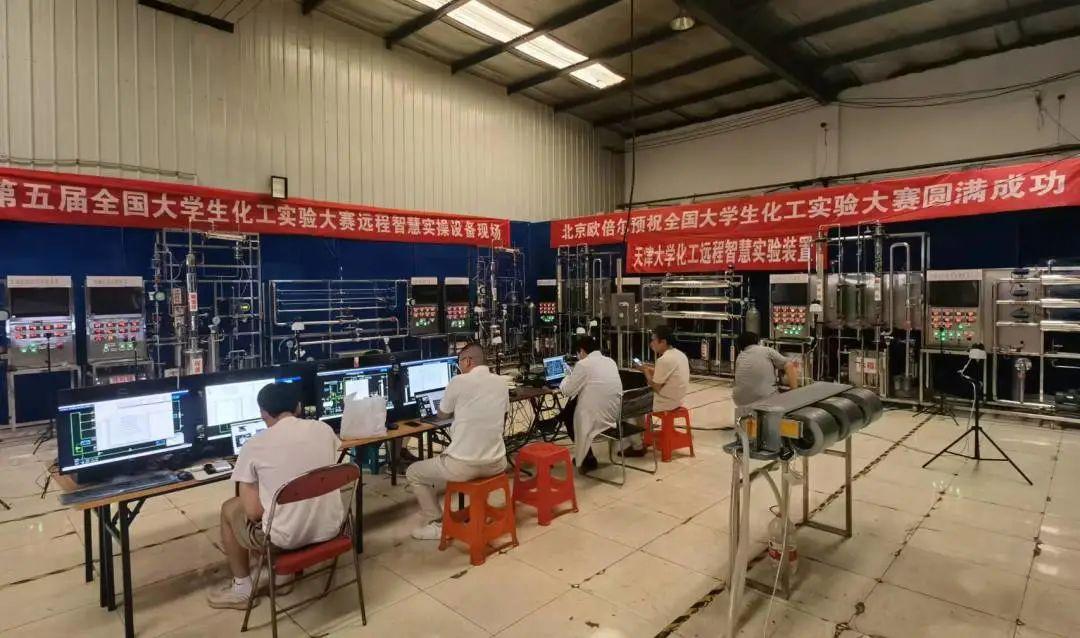

其中，液液萃取塔实验、流化床干燥实验、恒压过滤实验、精馏综合拓展3D虚拟仿真实验软件已经连续6年应用于全国大学生化工实验大赛。


软件列表：

1、化工流体流动过程综合实验3D虚拟仿真软件（视频）

2、离心泵与流量计测定实验3D虚拟仿真软件（视频）

3、传热综合实验3D虚拟仿真软件（视频）

4、精馏综合拓展实验3D虚拟仿真软件（视频）

5、吸收解吸综合3D虚拟仿真实验（视频）

6、洞道干燥实验3D虚拟仿真软件（视频）

7、喷雾干燥实验3D虚拟仿真软件（视频）

8、气流干燥实验3D虚拟仿真软件（视频）

9、流化床干燥实验3D虚拟仿真软件（视频）

10、萃取塔（桨叶）实验3D仿真软件（视频）

11、搅拌器性能测定实验3D虚拟仿真软件（视频）

12、正交过滤3D虚拟仿真软件

13、膜分离实验3D虚拟仿真软件（视频）

14、雷诺演示3D虚拟仿真软件（视频）

15、机械能转化实验3D虚拟仿真软件

16、伯努利方程实验3D虚拟仿真软件（视频）

17、孔口管嘴出流与量测虚拟仿真实验教学系统（视频）

18、恒压过滤实验3D虚拟仿真软件（视频）

19、液液萃取塔实验3D虚拟仿真软件 （视频）

20、流化床干燥实验3D虚拟仿真软件（视频）

21、精馏塔原理与结构设计虚拟仿真实验软件（视频）

22、管壳式换热器设计仿真软件（视频）

23、筛板精馏塔操作实验3D虚拟仿真软件（视频）

典型应用客户：

天津大学、山东大学、浙江大学、江汉大学、合肥工业大学、广东海洋大学、西南大学、吉林大学、郑州大学、中国药科大学、中北大学、内蒙古工业大学等。

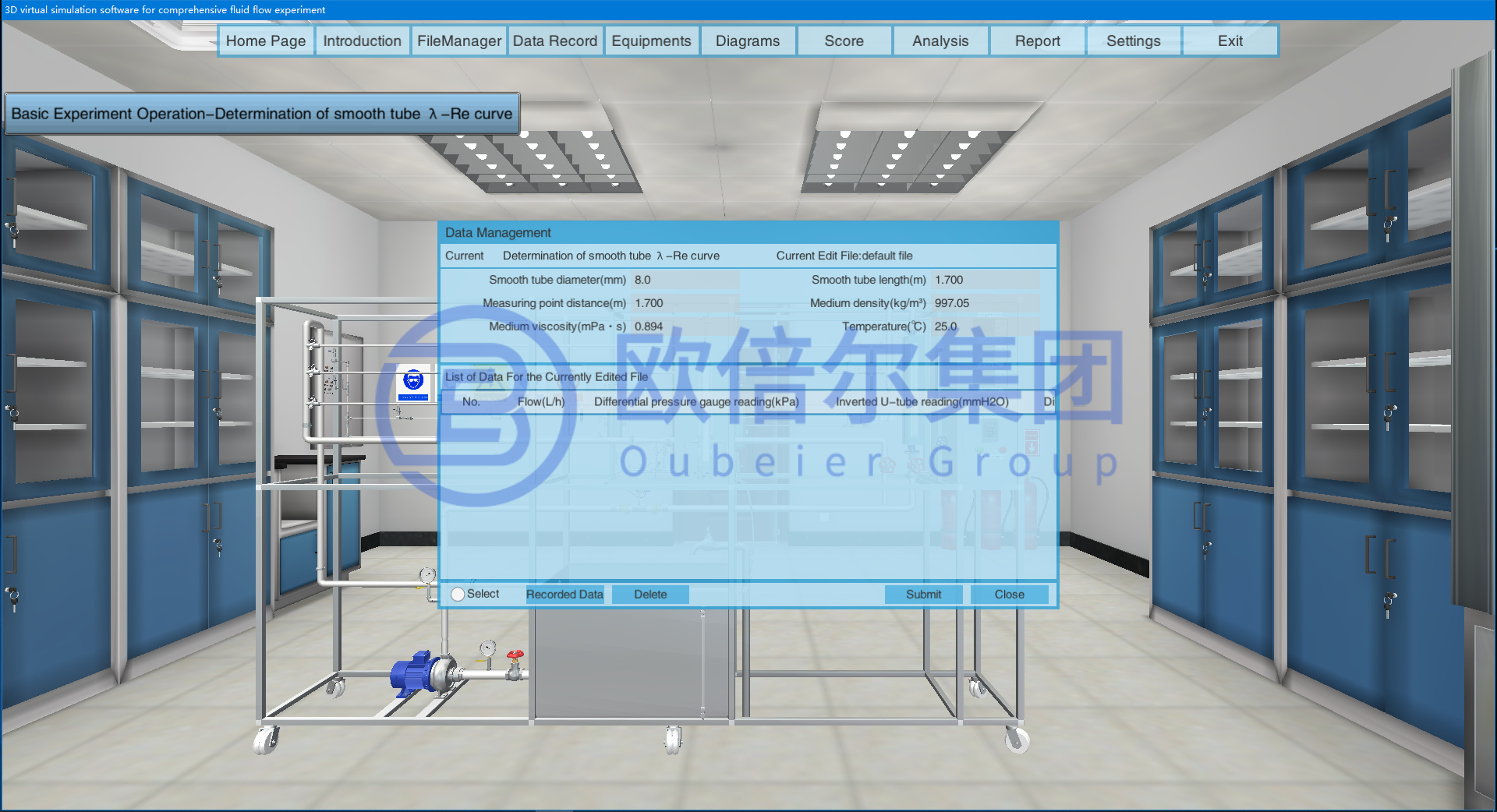

一、化工流体流动过程综合实验3D虚拟仿真软件

化工流体流动过程综合实验3D虚拟仿真软件是一款基于虚拟现实（VR）与三维仿真技术开发的流体力学实验教学平台，专注于流体在管道中流动阻力的综合实验模拟与数据分析训练。该软件通过高精度设备建模、真实实验流程还原与交互式操作，完整再现了光滑管与粗糙管的摩擦阻力测定、局部阻力系数测量、不同管径与物系下的阻力曲线绘制等核心实验内容，旨在为化工、能源、环境、机械等相关专业学生提供一个安全、直观、可重复操作的虚拟实验环境，系统提升流体流动原理的理解、实验操作技能与数据处理能力。

软件围绕流体流动阻力实验，提供以下核心功能与实验内容：

1.六类典型流动阻力实验模拟

光滑管流体阻力测定：学习直管摩擦阻力ΔPf、摩擦系数λ的测定方法，掌握λ与雷诺数Re的关系。

粗糙管流体阻力测定：探究粗糙管内流体流动阻力，分析相对粗糙度对摩擦系数的影响。

局部阻力测定：测量阀门等管件的局部阻力系数ζ，掌握局部阻力与流速的关系。

不同直径光滑管阻力曲线测定：比较不同管径下摩擦系数的变化规律。

粗糙管不同物系阻力曲线测定：模拟不同流体介质（如不同粘度液体）在粗糙管中的流动特性。

不同相对粗糙度阻力曲线测定：研究不同粗糙度对流动阻力的影响，绘制λ-Re关系曲线。

2.高仿真实验装置与操作流程

实验装置基于真实流体阻力实验台搭建，包含离心泵、转子流量计、压力传感器、倒U型压差计、缓冲罐、调节阀等三维模型。

支持完整实验流程模拟：系统排气、流量调节、压差测量（小流量用倒U型管、大流量用压力传感器）、数据记录与设备复位。

3.数据处理与曲线绘制

内置数据处理模块，可根据测量数据自动计算流速u、雷诺数Re、摩擦系数λ、局部阻力系数ζ。

支持λ-Re关系曲线、局部阻力系数-流速曲线的自动生成与分析，强化对流体流动规律的理解。
