一、甲醇合成催化剂OTS仿真系统

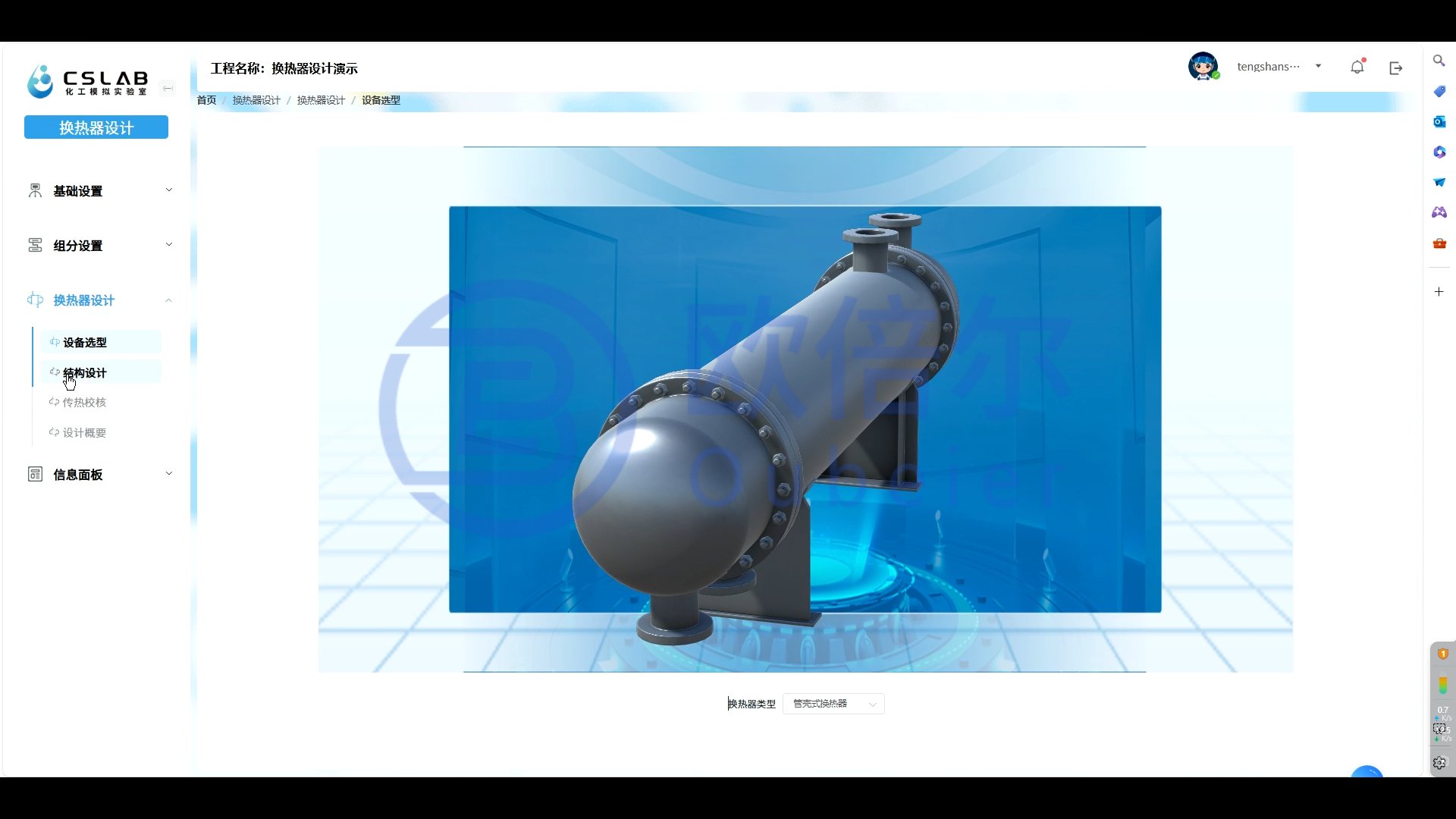

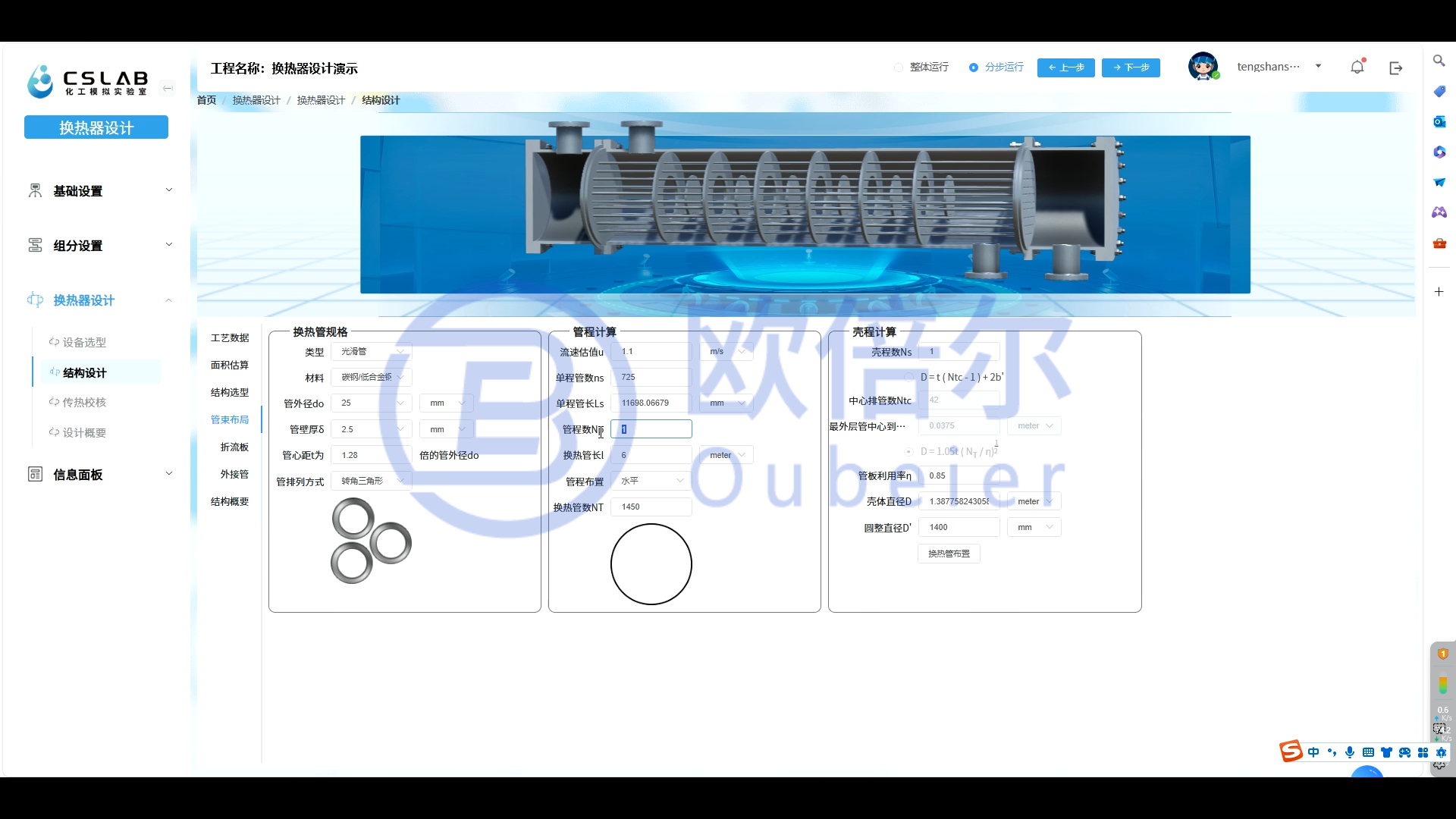

换热器可视化功能

换热器的三维模型能够根据用户选择的换热器类型、管程数、管程布局、折流板的类型、数量以及切割方向等因素进行动态调整。

该模型在数据调整的同时提供直观的视觉效果和交互式的操作体验，帮助工程师更好地理解、分析和优化换热器的结构和工作性能。

仿DCS系统要求

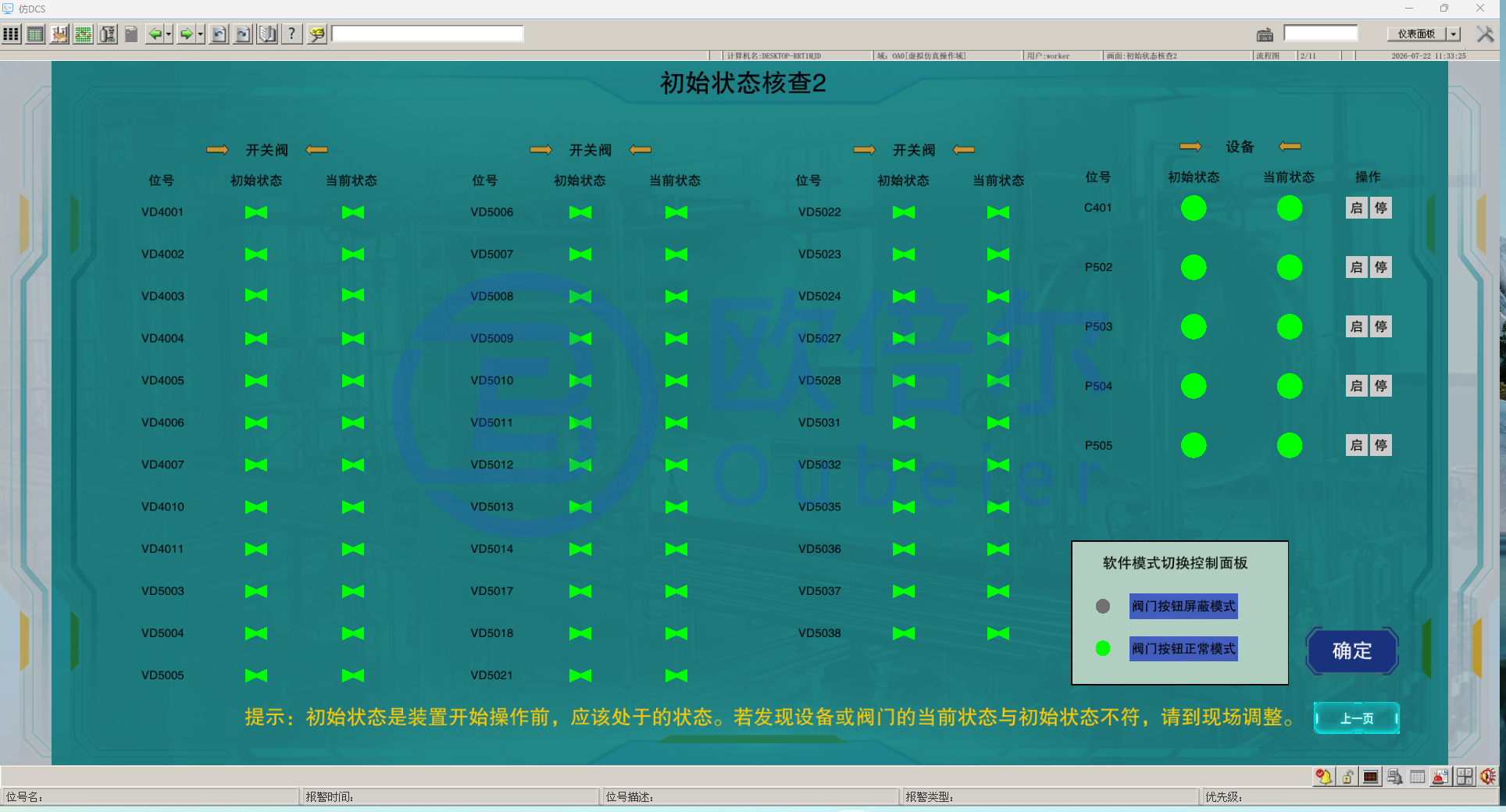

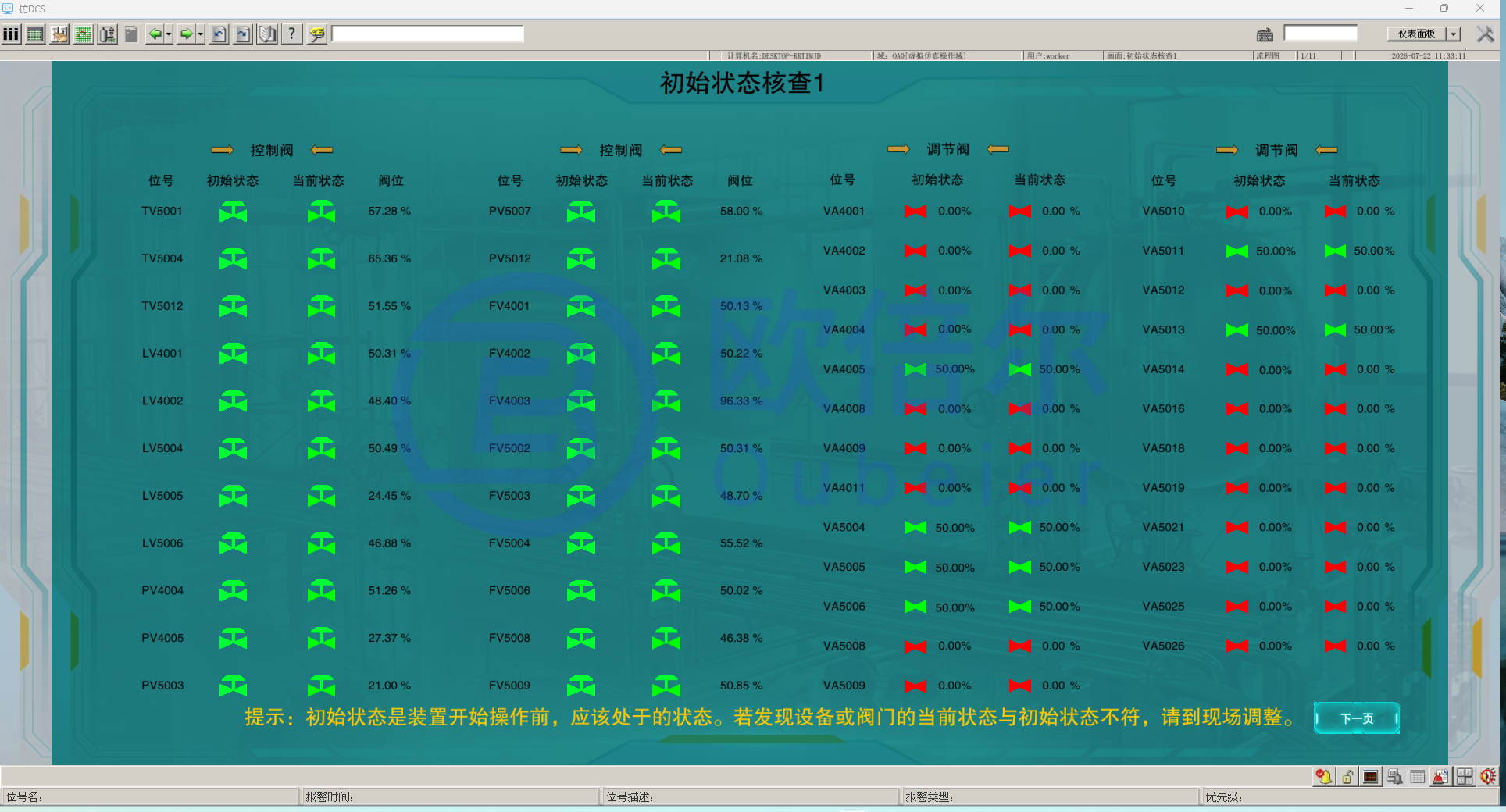

初始状态核查

显示相应工况下阀门及机泵的初始状态和当前状态，方便学员恢复对应工况下的阀门状态和机泵状态；可以通过控制面板按钮切换阀门正常模式和屏蔽模式；

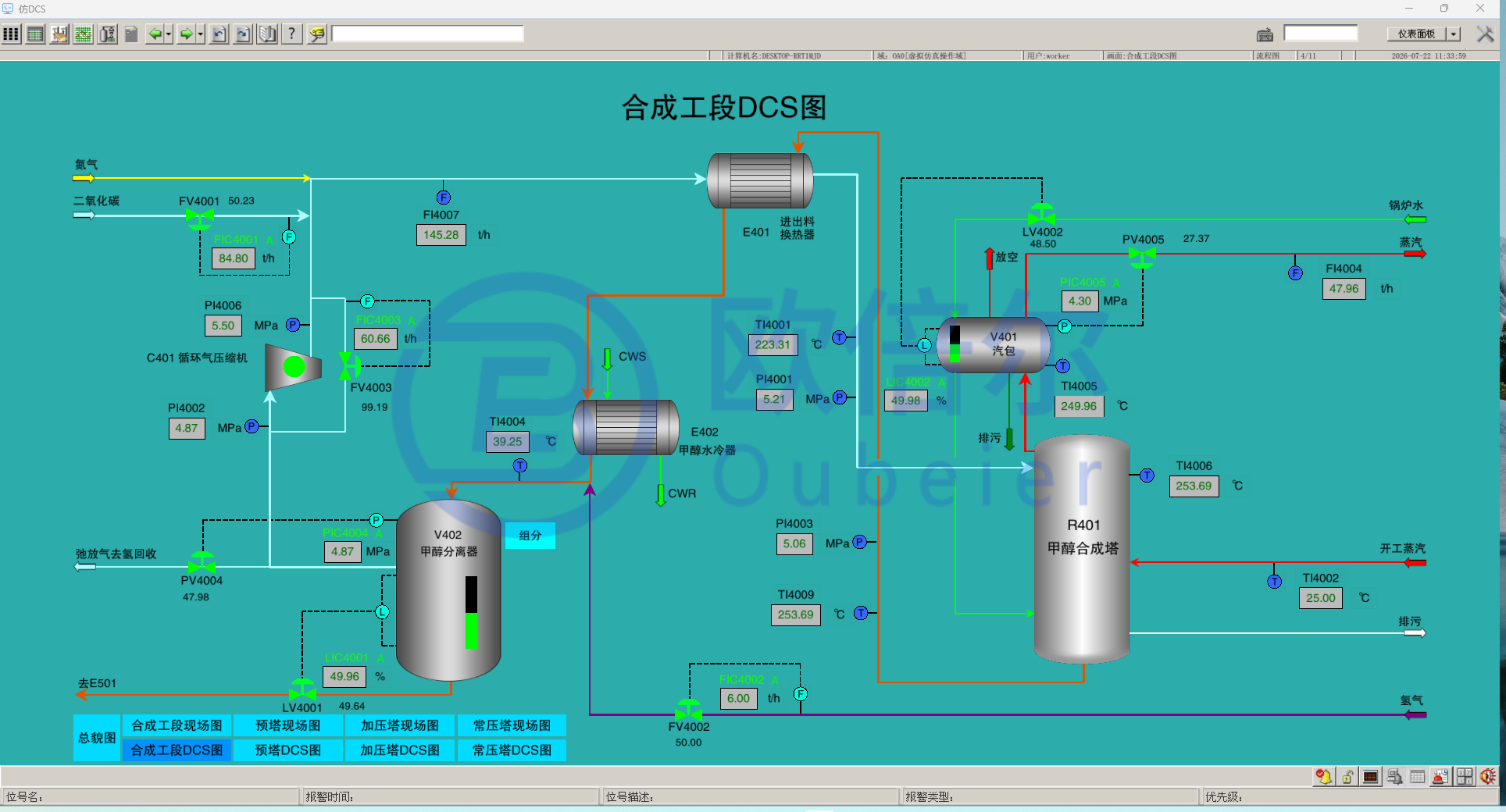

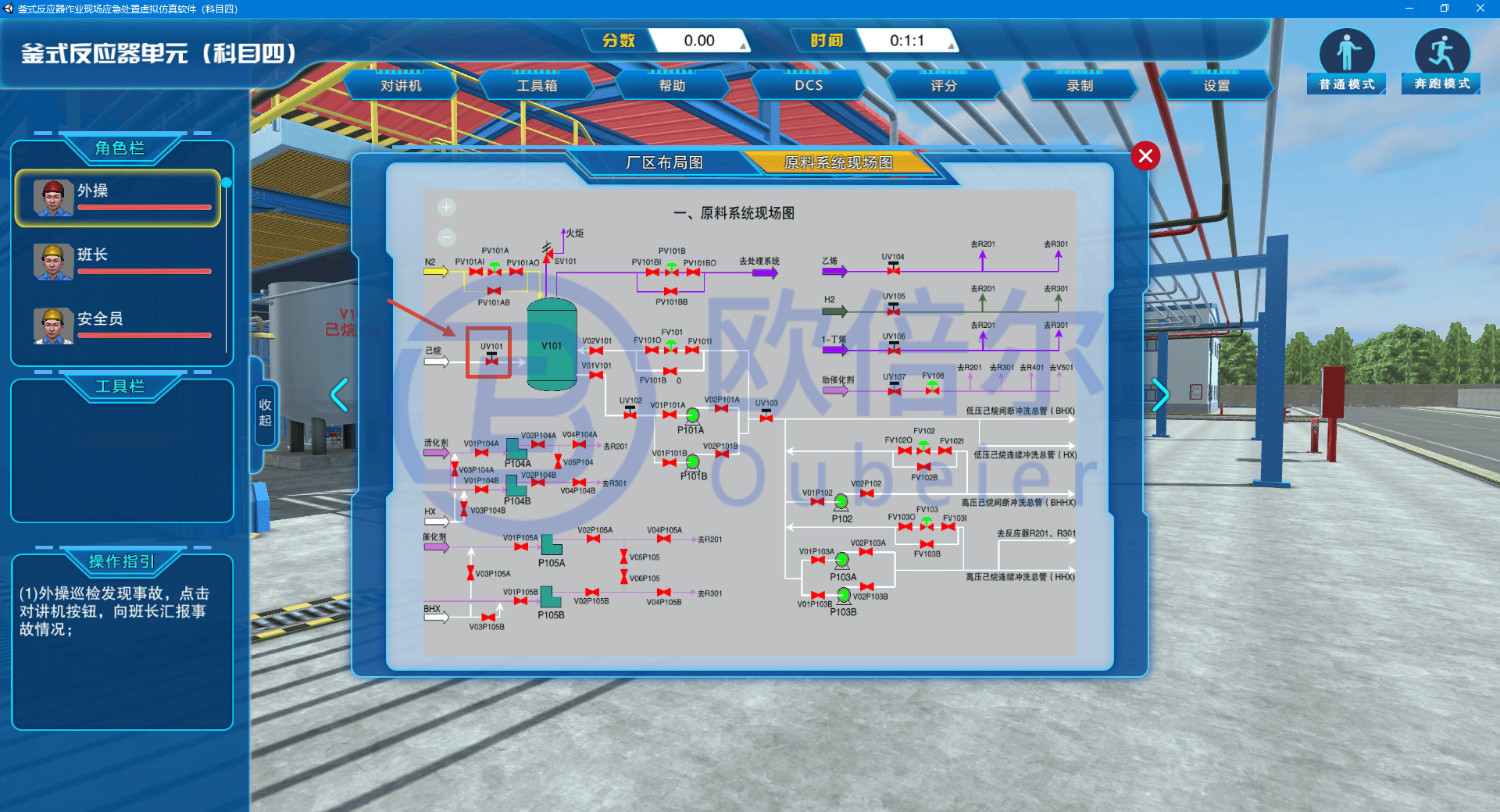

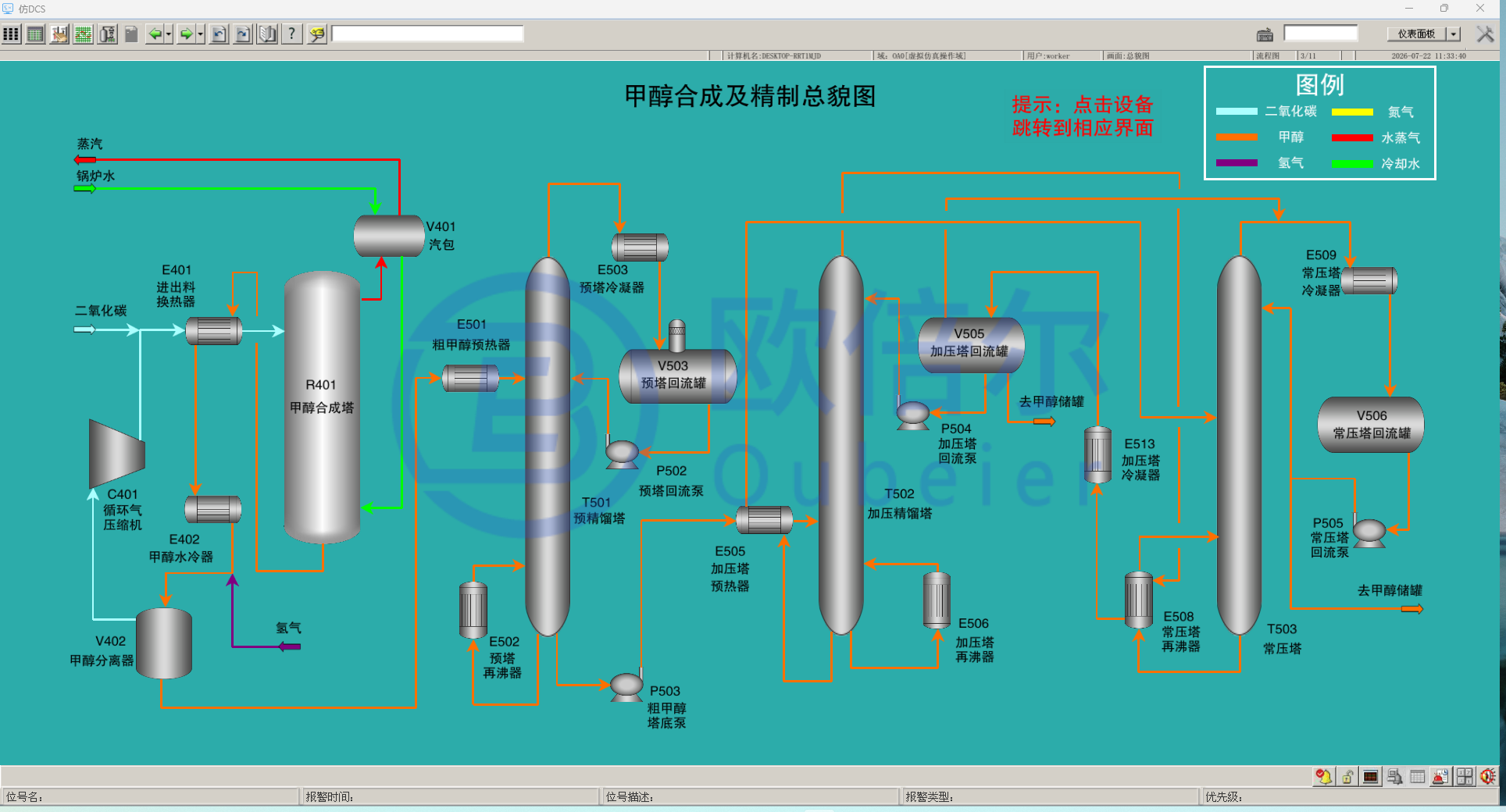

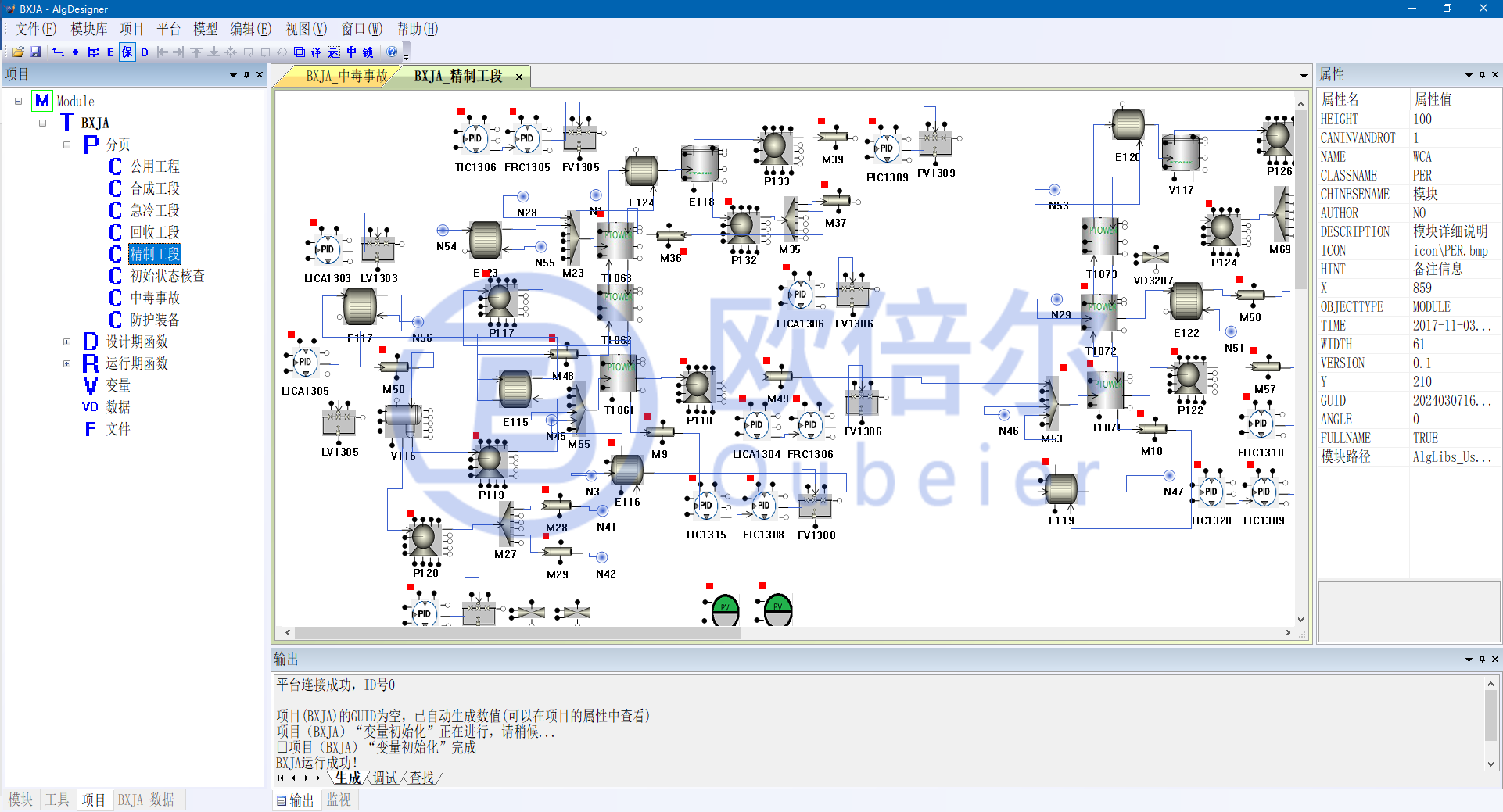

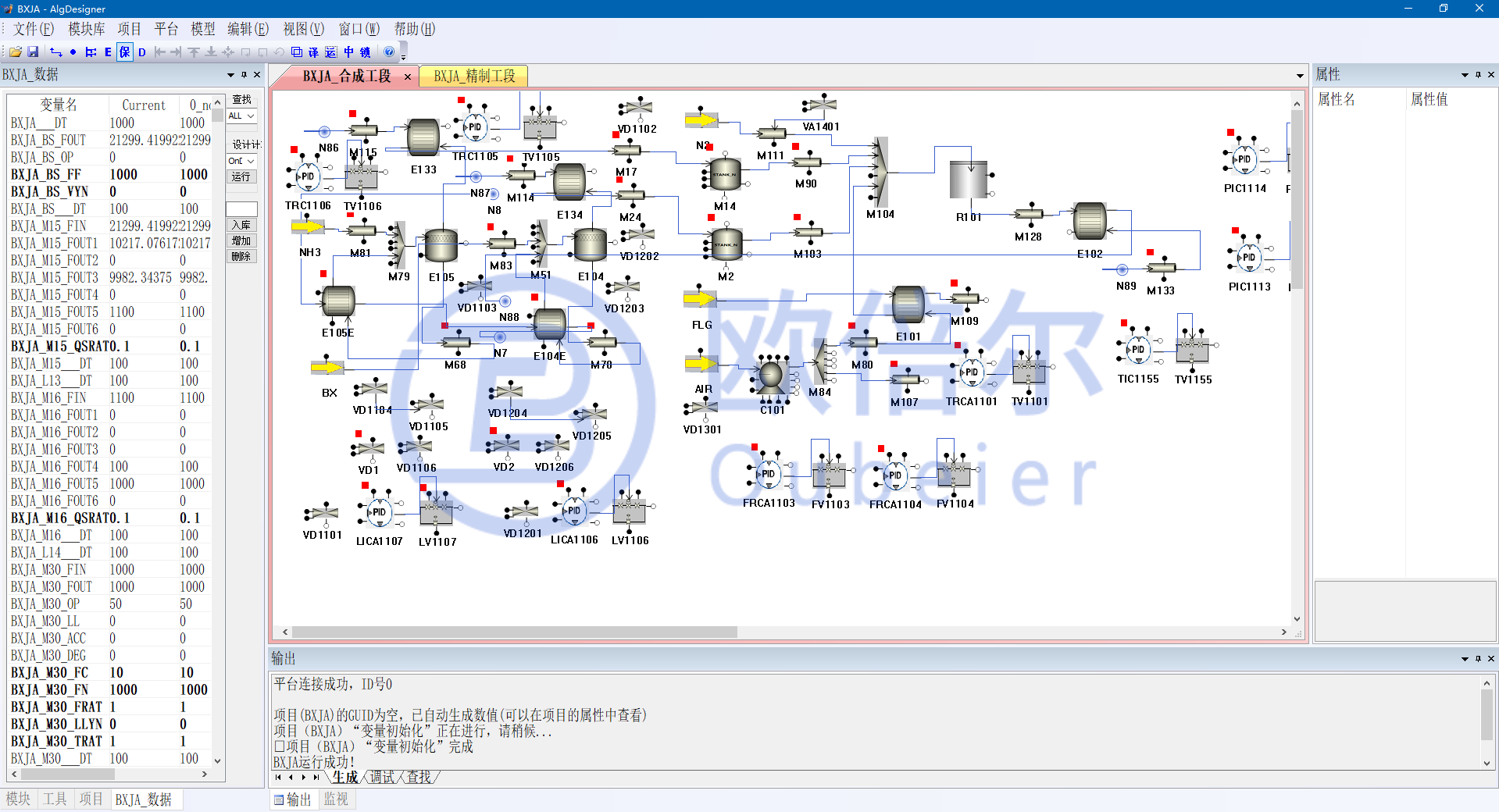

流程图画面

显示甲醇合成催化剂生产仿真的工艺流程总貌，在DCS图上能够显示各工艺测点、工艺控制数据，以及控制阀门状态和设备运行状态，可通过该界面改变控制参数，下发控制指令；

课程设计功能

根据设计任务，对不同煤种、不同操作条件下，产品参数、蒸汽回收参数、二氧化碳排放参数和节能减排数据进行优化计算，并可导出实验报告。

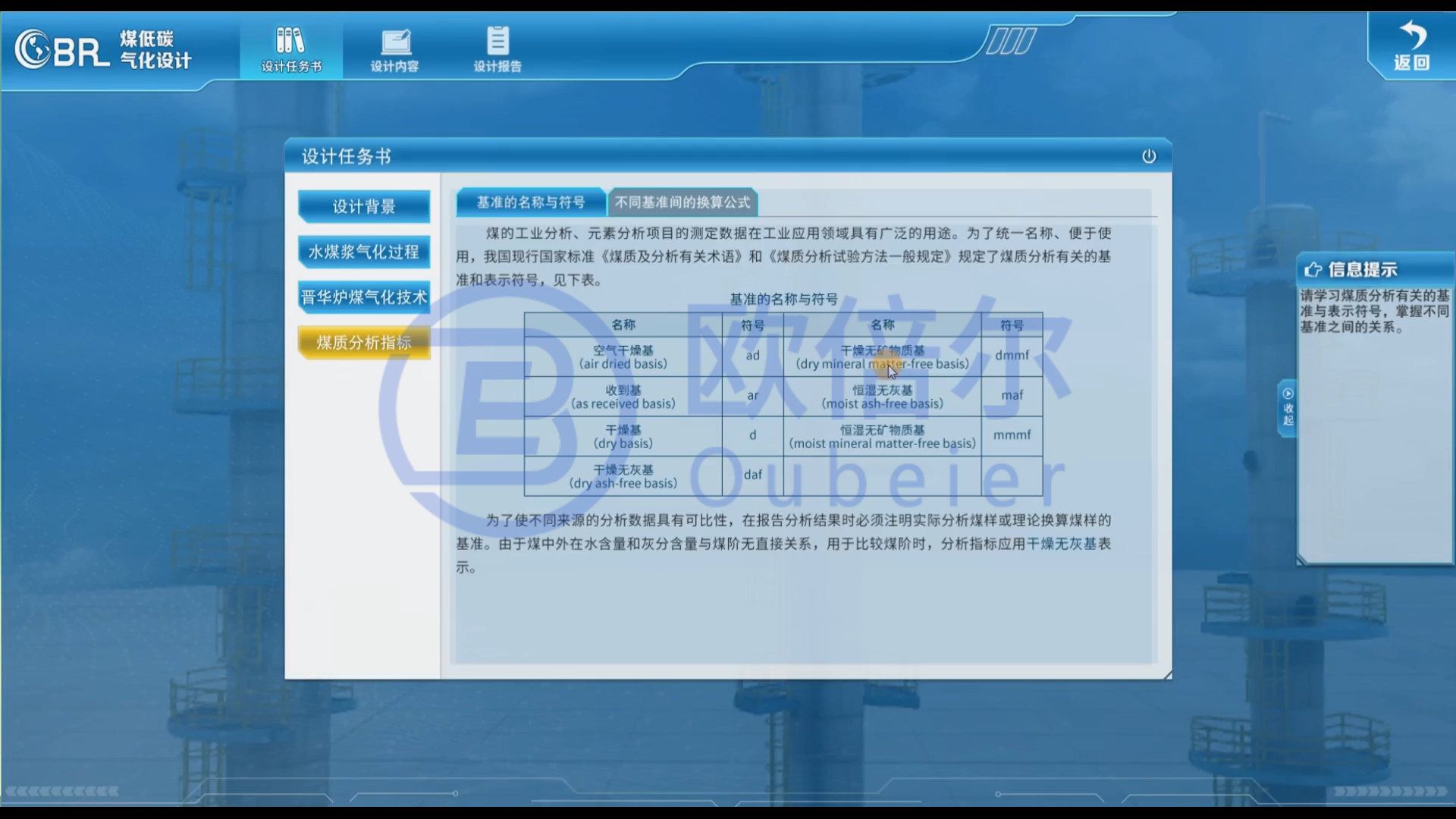

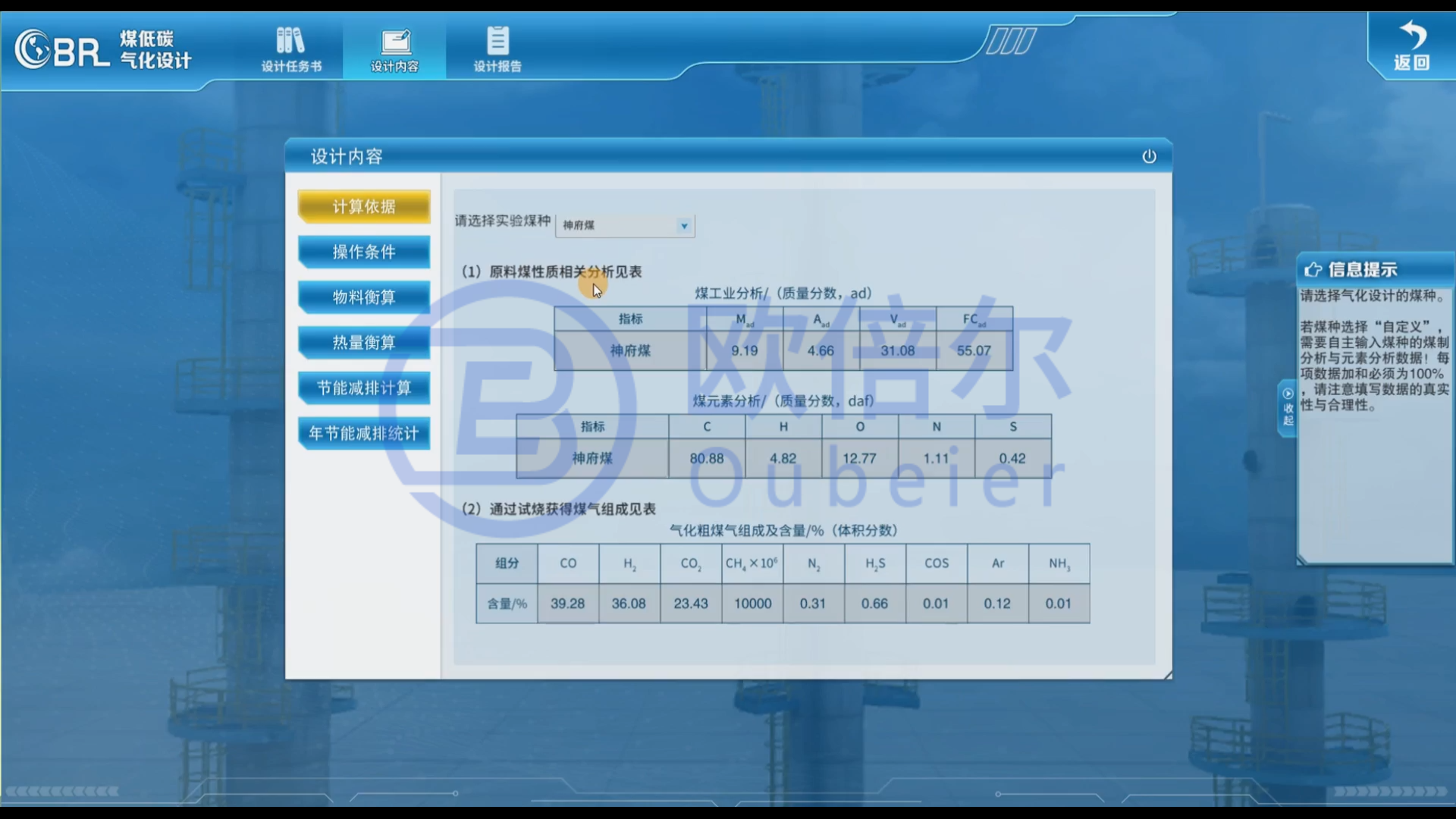

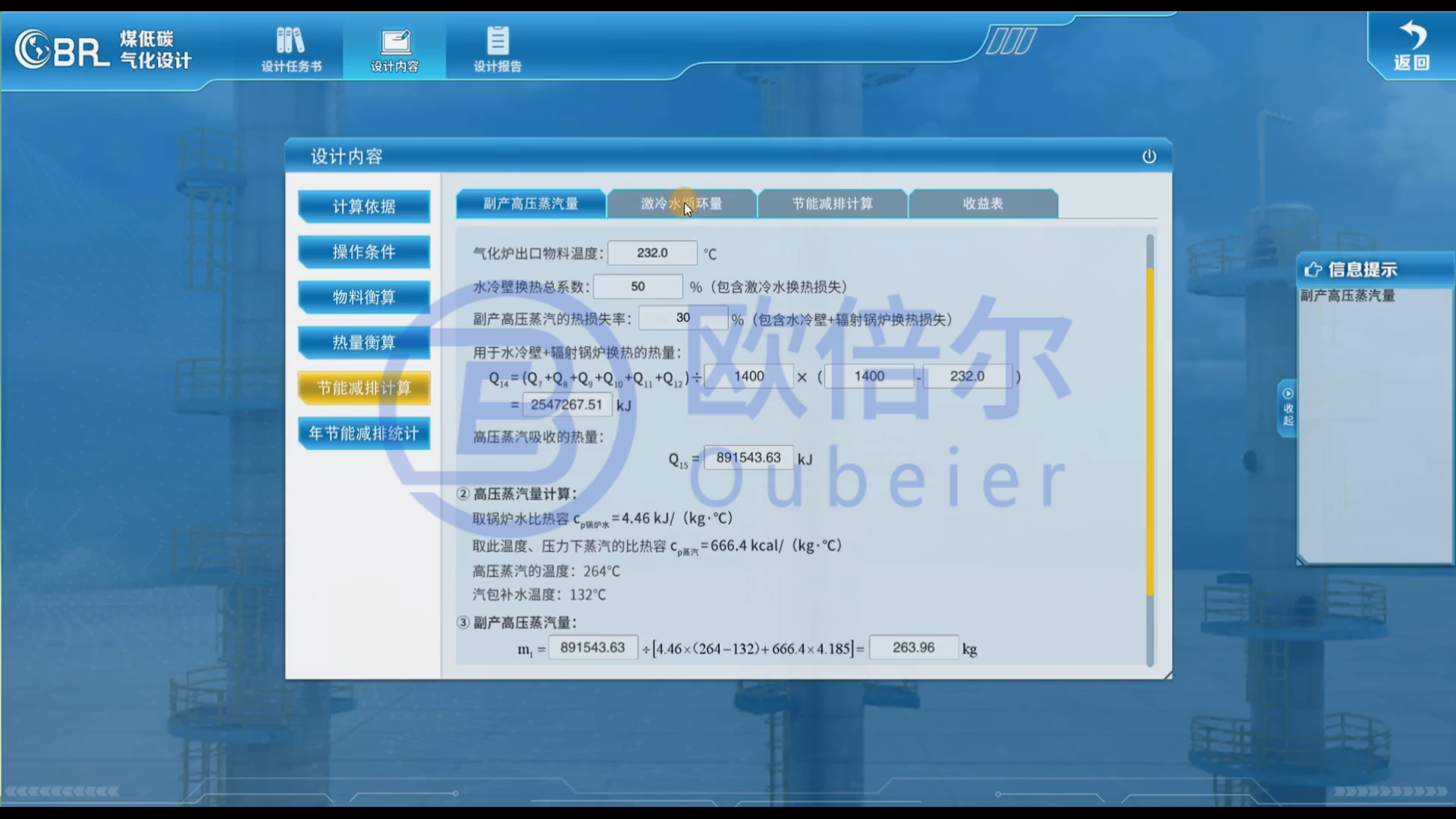

煤低碳气化设计界面

设计模块:设计任务书、设计内容和设计报告三部分。

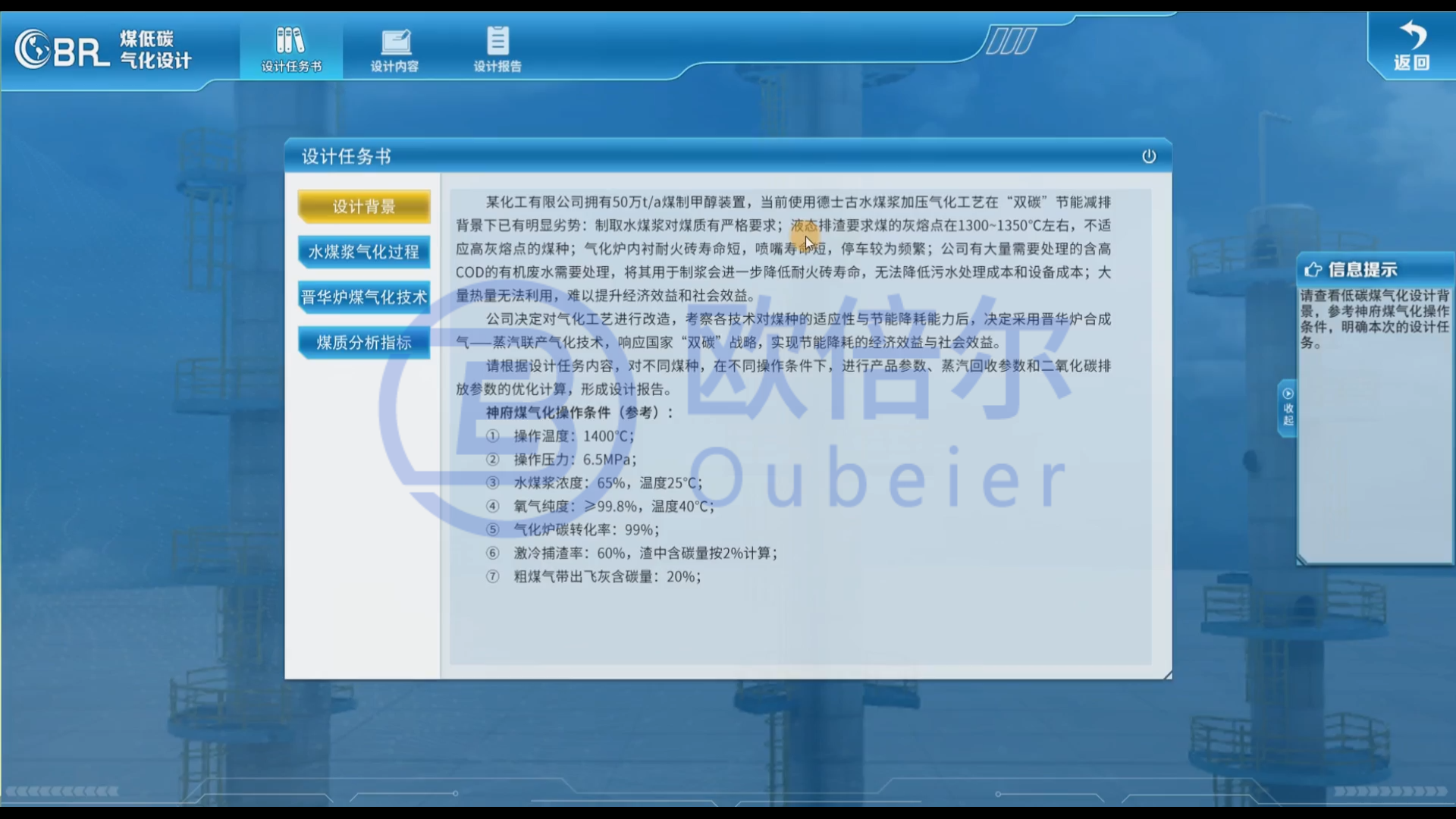

设计任务书介绍气化设计的原理等知识。

设计内容包含计算依据、操作条件、物料衡算、热量衡算、节能减排计算、年节能减排统计等任务。

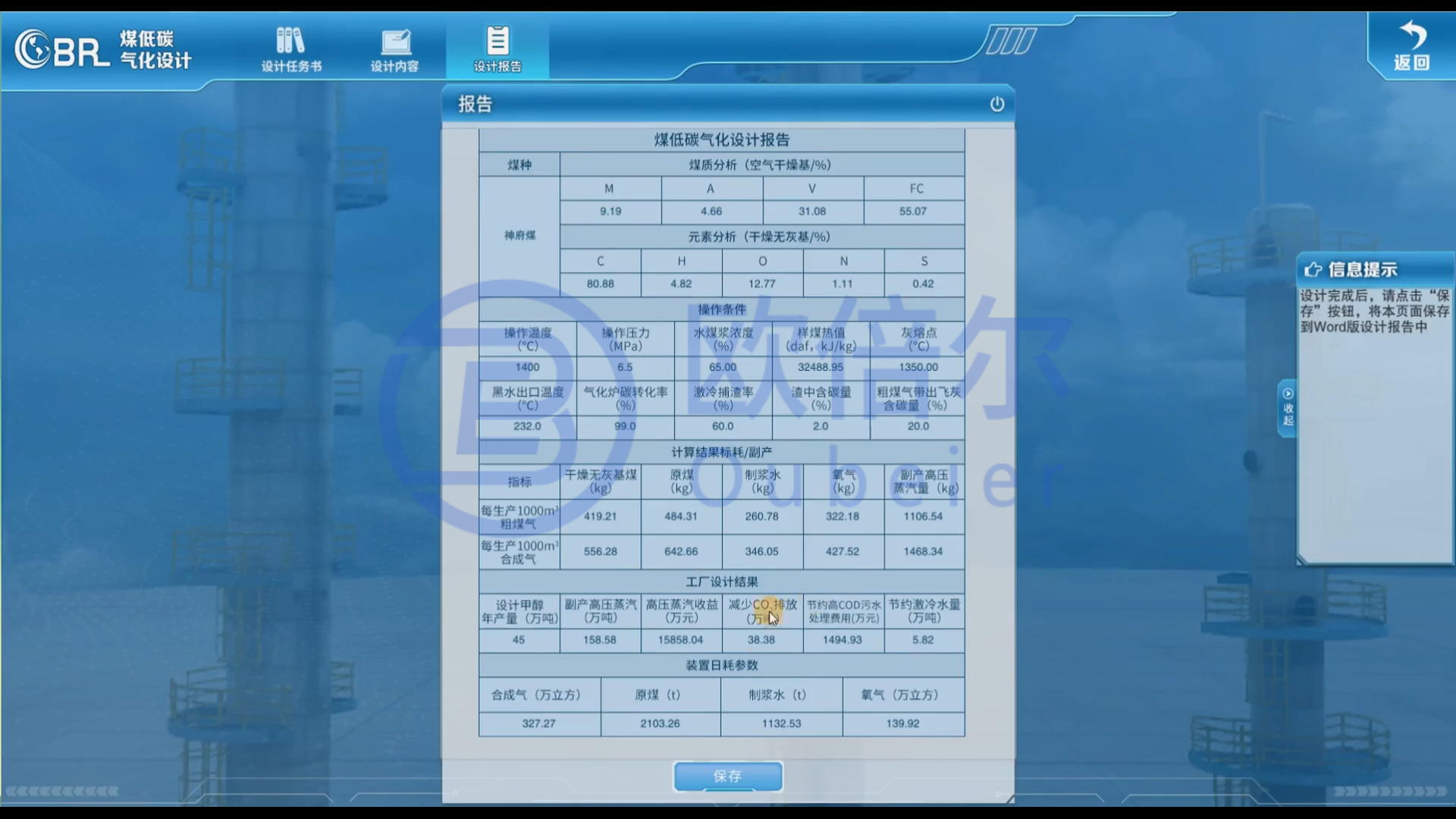

设计报告形成最终设计统计表格。

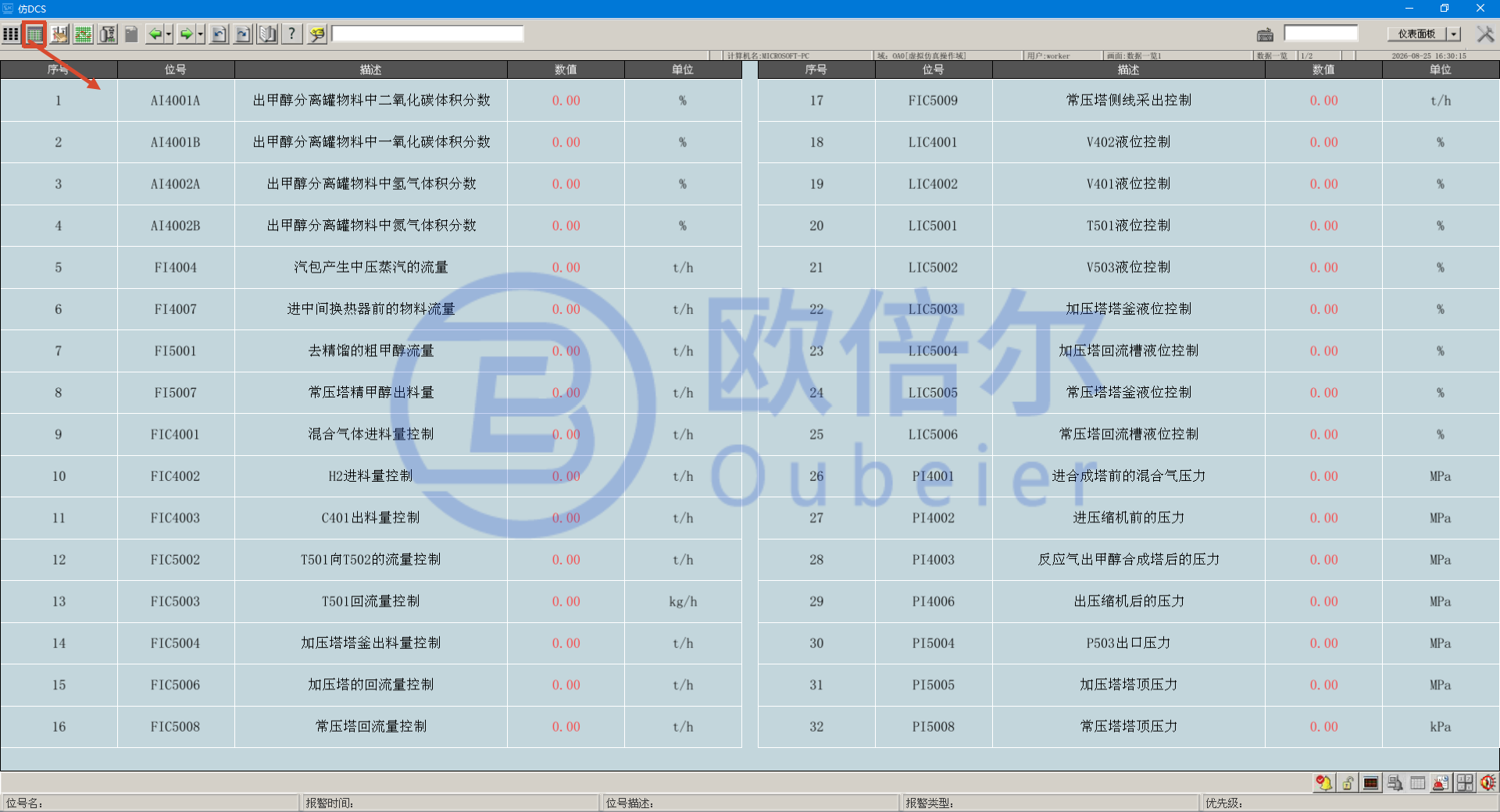

数据一览

系统配备独立的数据一览全景界面，覆盖软件内全部控制表、显示表参数，实现工艺数据集中化、可视化、便捷化管理，数据一览界面采用标准化表格布局，条目清晰、实时刷新，每条参数完整展示核心信息，包含：参数位号、参数中文描述、参数实时数值、工程单位。覆盖全部工艺类型，包含温度、压力、流量、液位等所有测点数据。

二、云仿真培训系统

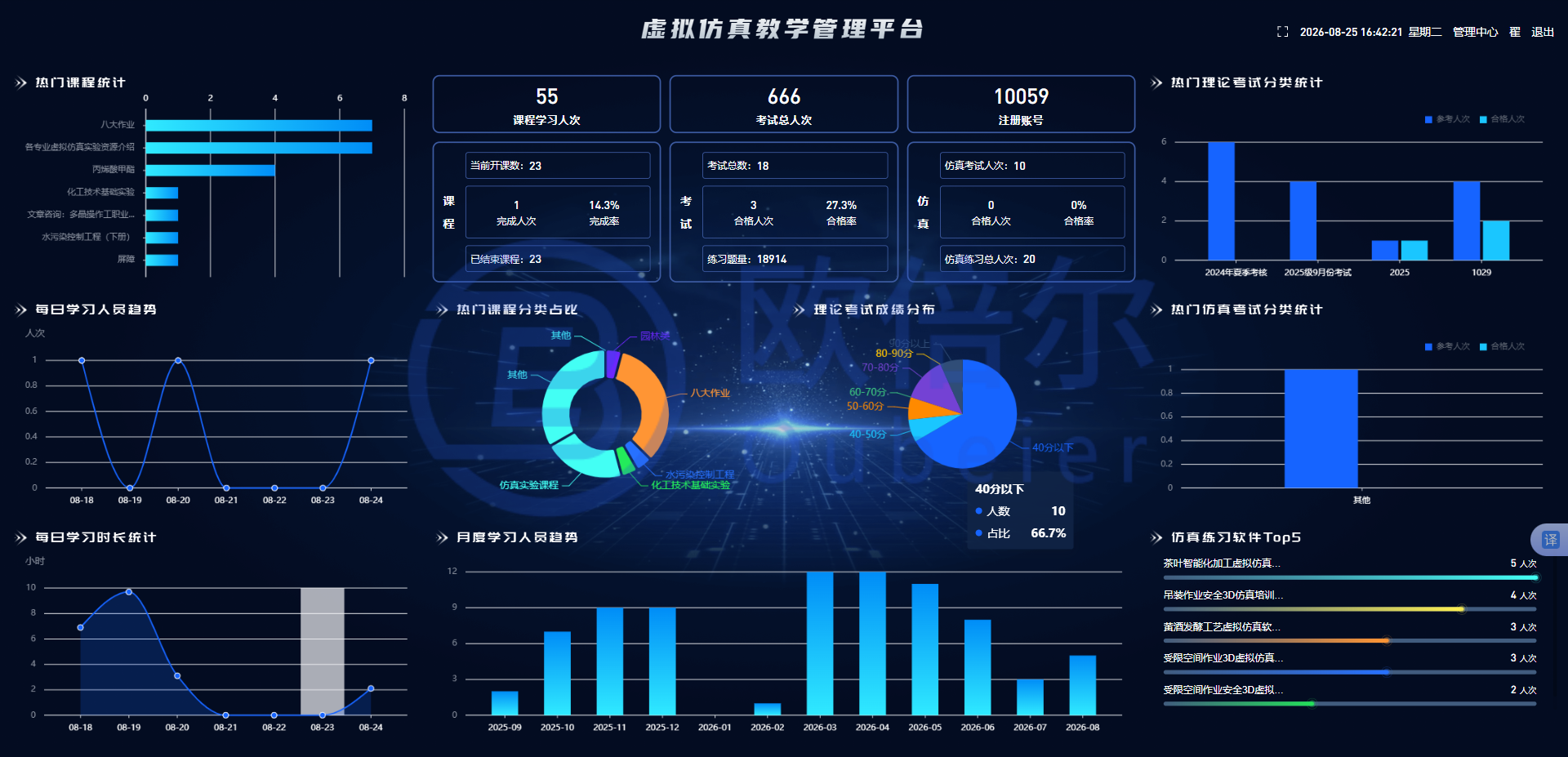

数据大屏

线形图数据统计图表

展示每日学习人员趋势图、每日学习时长统计图等。

三、配套安全教学仿真

1.软件培训内容

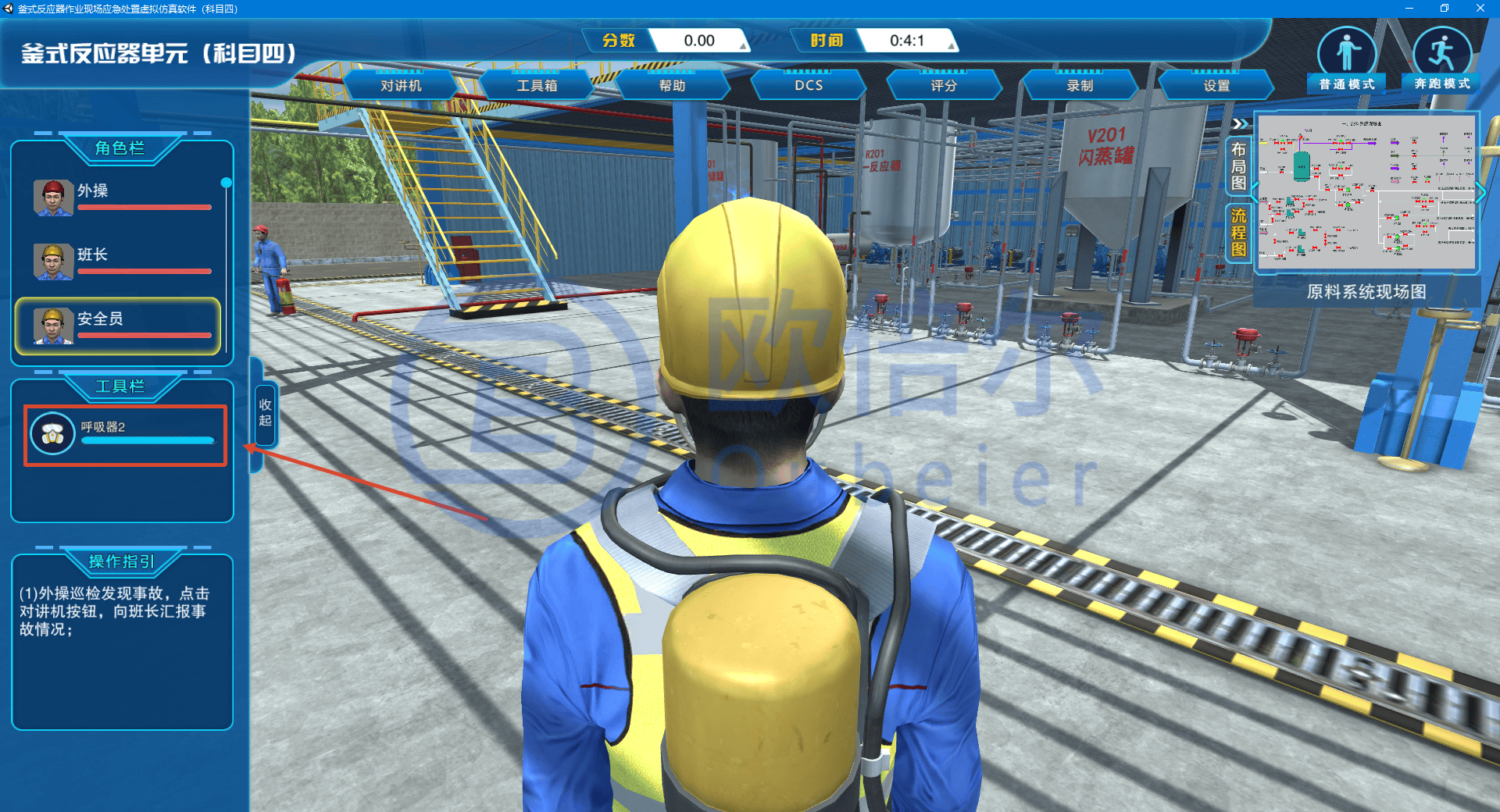

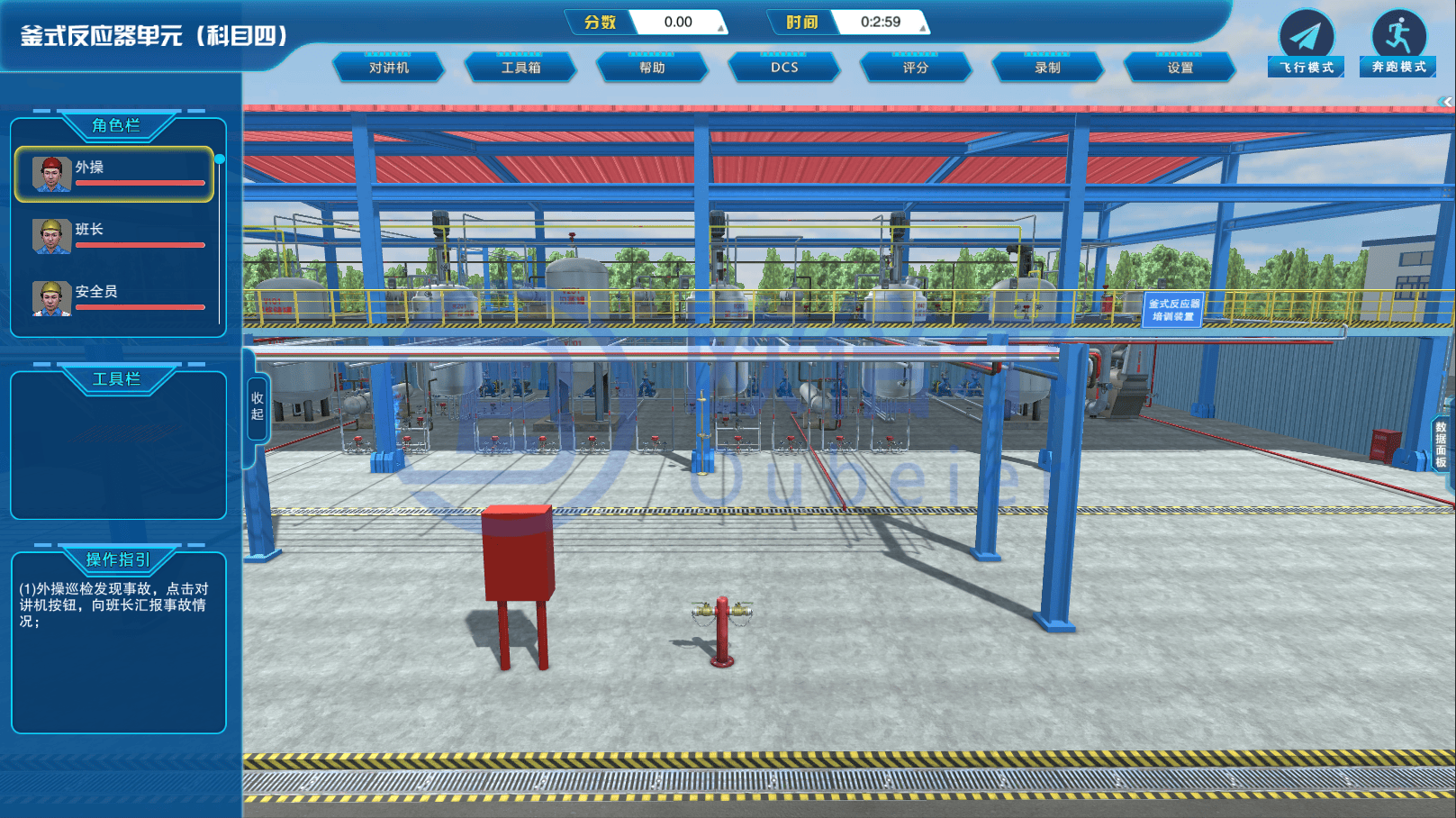

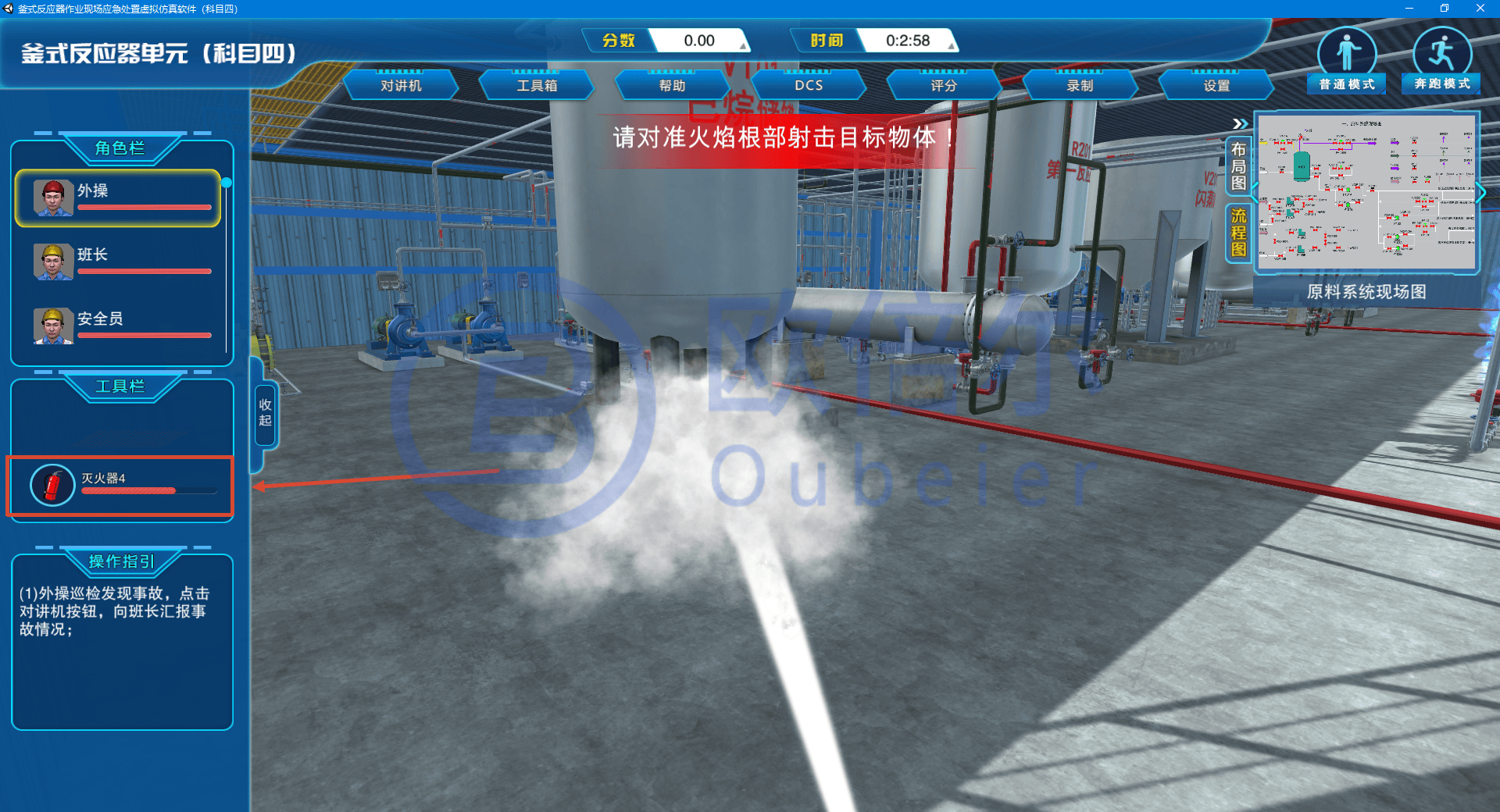

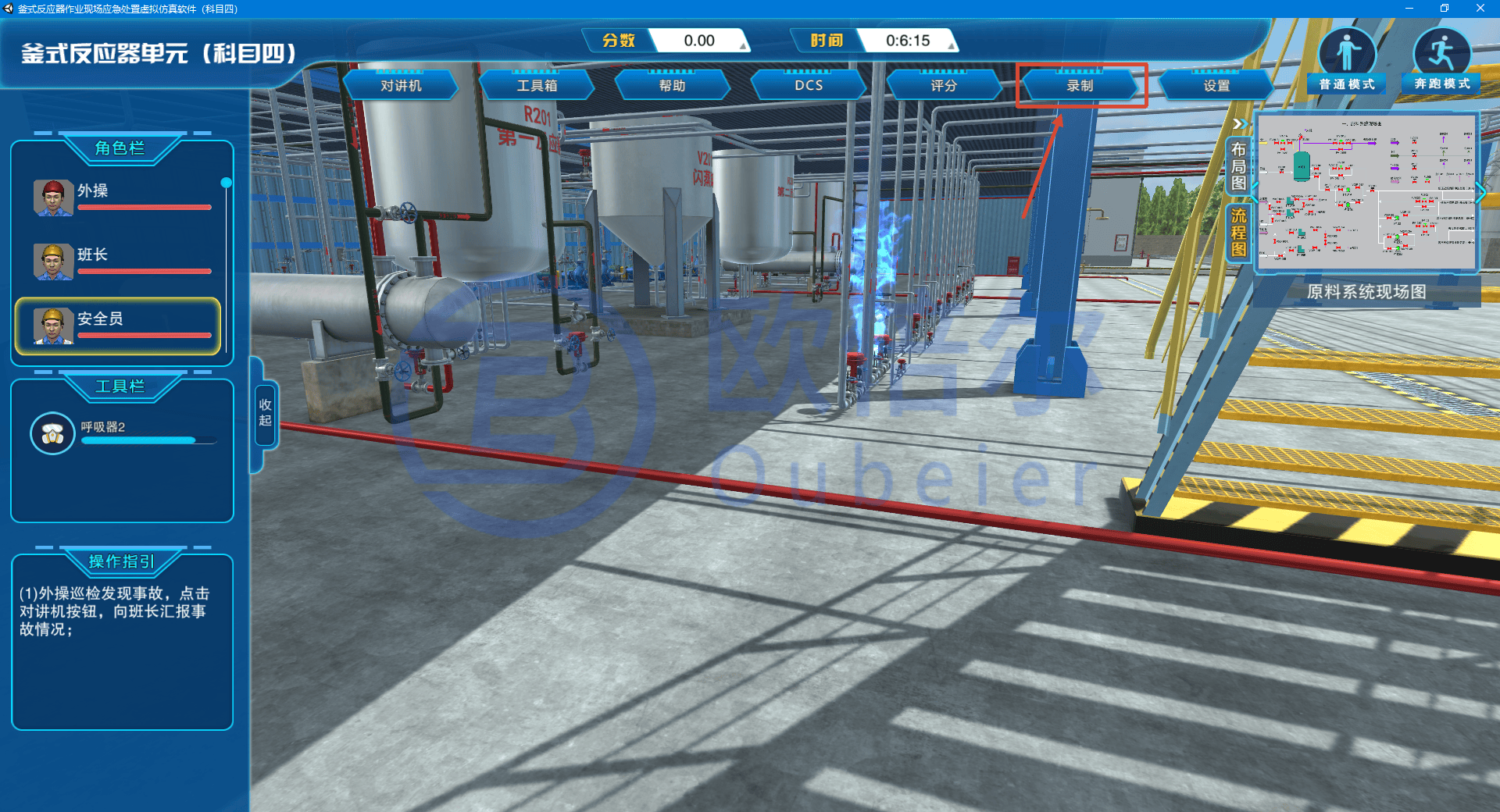

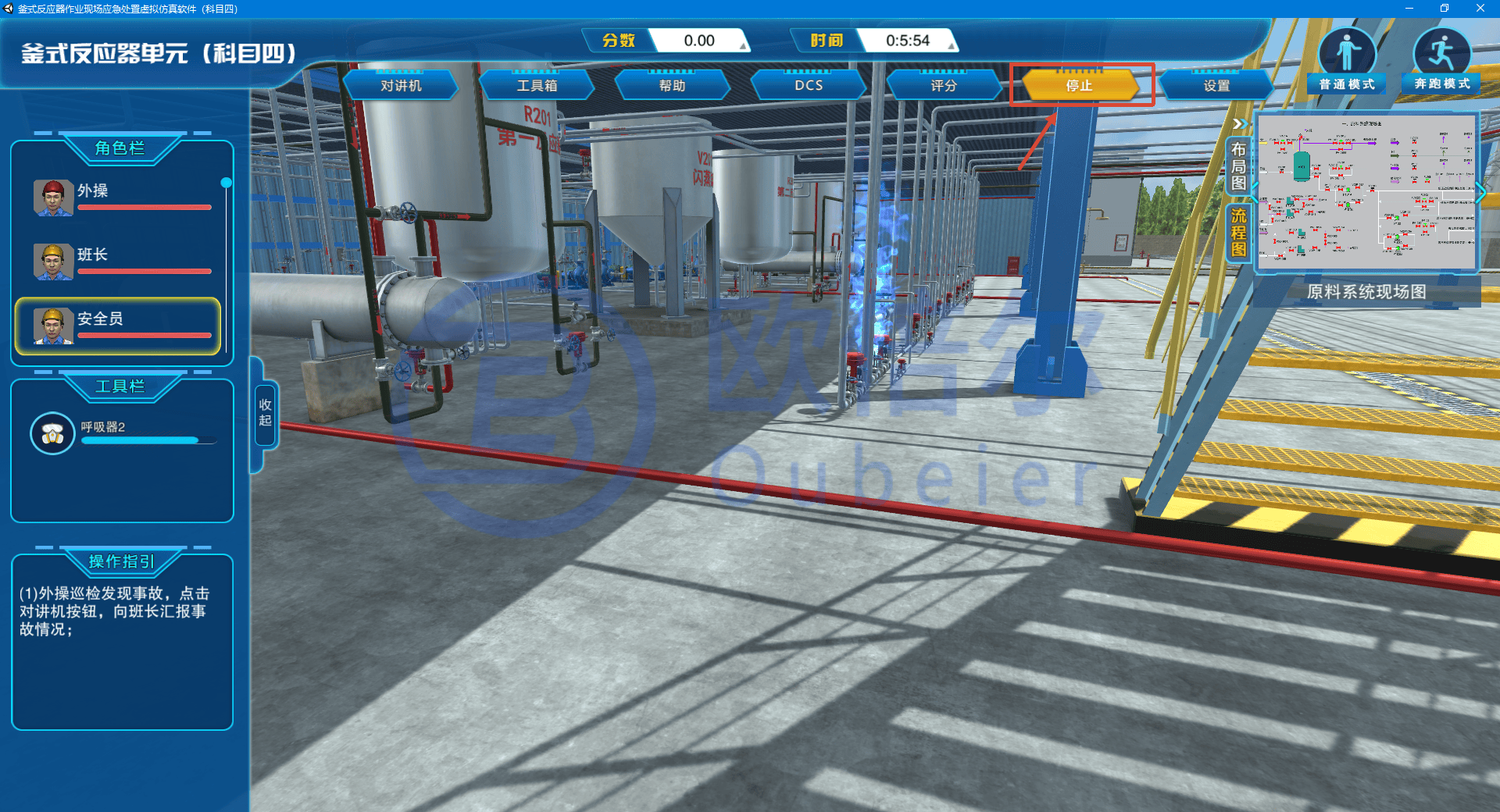

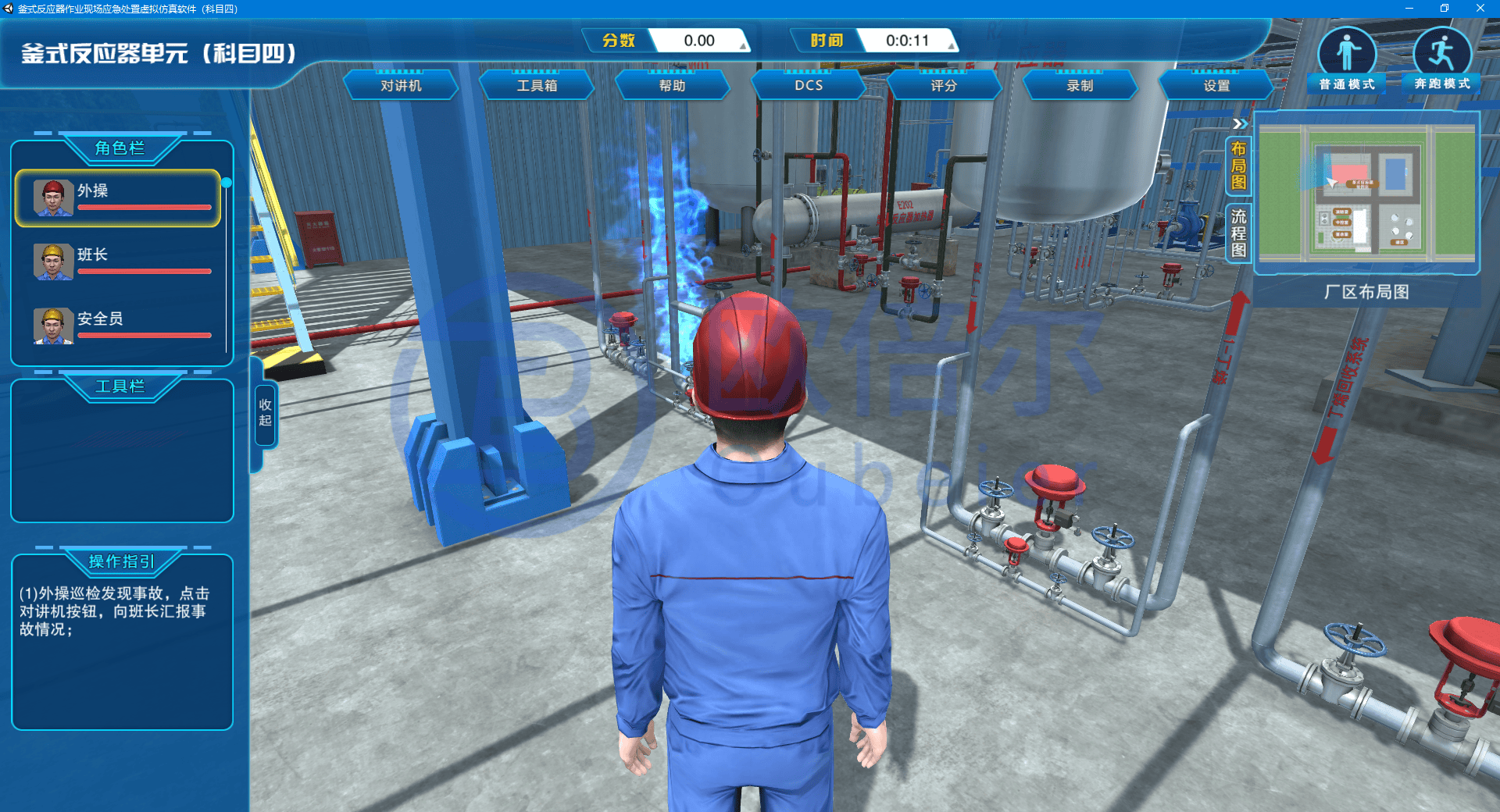

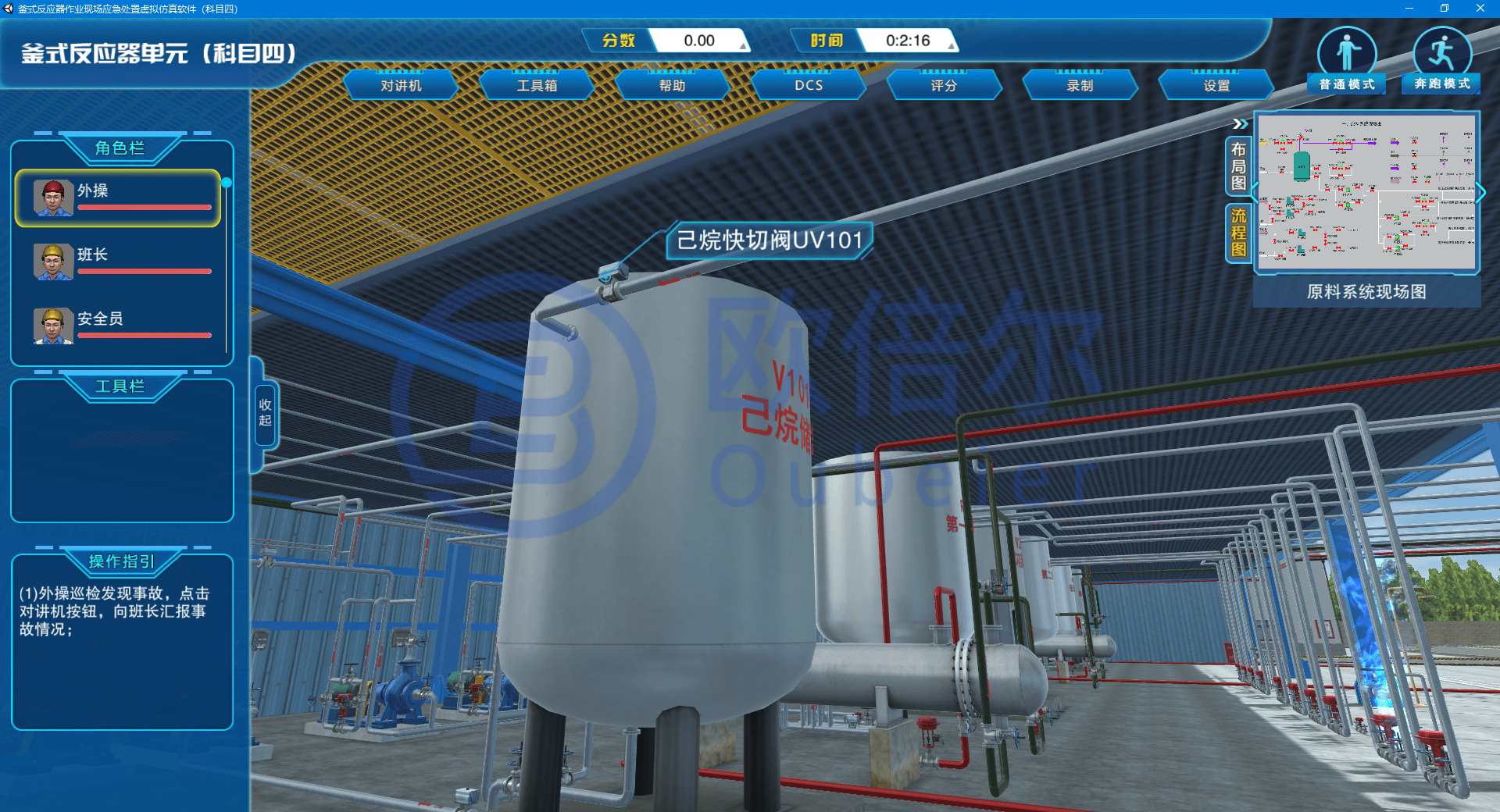

本软件是釜式反应器作业现场应急处置操作项目，应急处置操作包括第一反应器氢气进料阀法兰泄露着火、己烷进料泵机械密封泄露着火、合第一反应器乙烯进料调节阀法兰泄露有人中毒3个事故，重点培训正常生产过程中事故发生的应急处置流程规范操作与处理。

2.系统功能：

数学模型

软件基于实时数据库，建立遵循传热、传质、动量传递和化学反应动力学、化工热力学和自动控制等基本原理的数学机理模型。

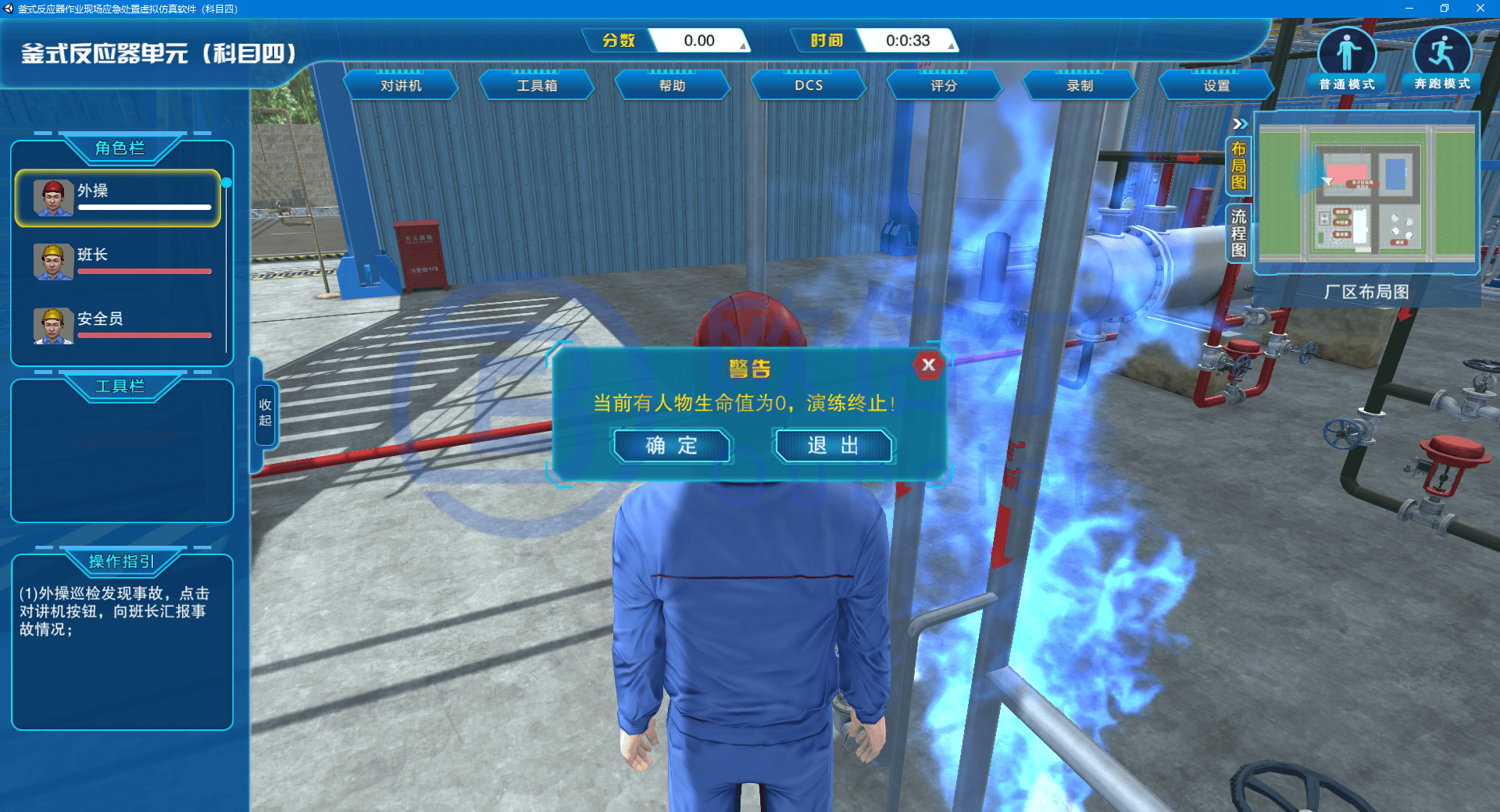

人物生命值属性

人物具有生命值属性，在缺乏安全保护措施的危险环境下会受到与现实中同样的不同程度的人身伤害。

设备寿命属性

场景中呼吸器等具有使用寿命的器械，在使用条件下可用时长会逐渐降低，当器具寿命降为0的条件下，项目防护及使用效果消失。

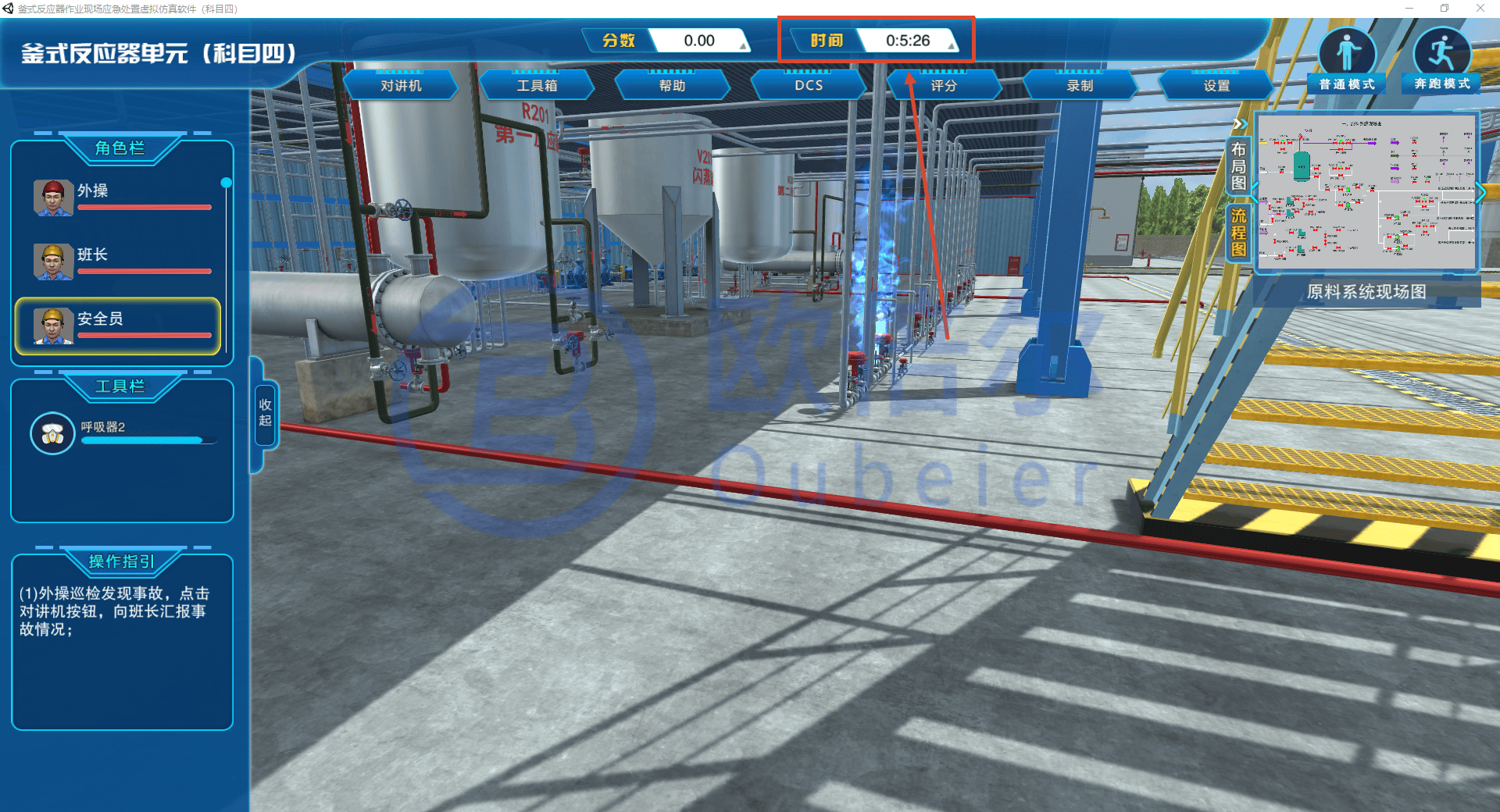

操作计时

系统会对学员的操作进行计时，练习模式下为正计时，方便学生自测，考核模式下在软件场景界面内会进行倒计时，学员需在倒计时的时间内完成操作。

录制功能

记录考生操作过程并保存，如有疑问可追溯考试记录；在培训时，学员可录制操作过程并保存，通过记录的内容，发现演练过程中的不足，不断积累演练经验。

自动寻路功能

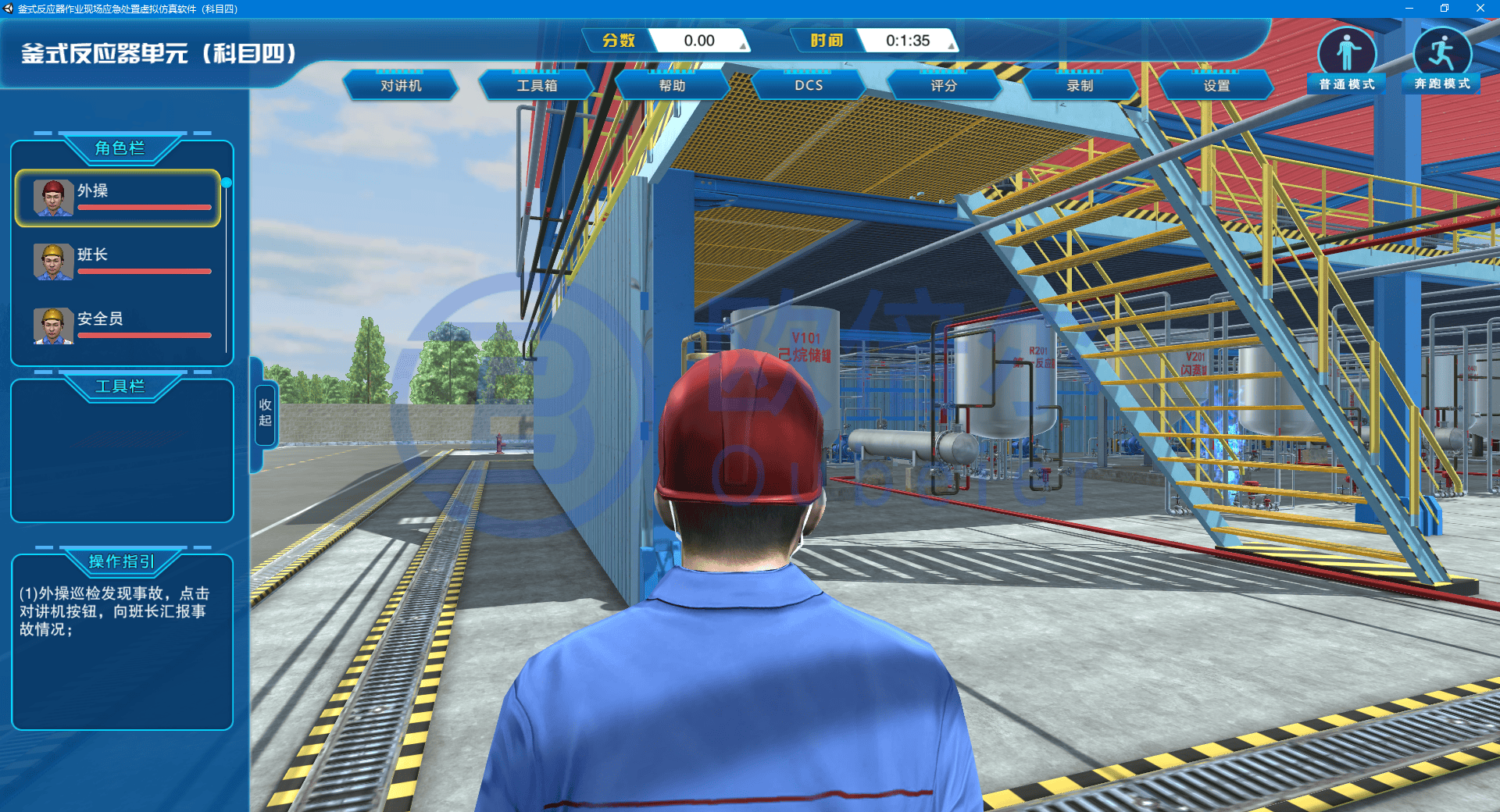

软件内嵌入自动寻路功能，学员通过点击右上角小地图，放大厂区地图，通过地图及工艺图上设备的点击，人物会自动寻路到相应位置，方便学员操作。

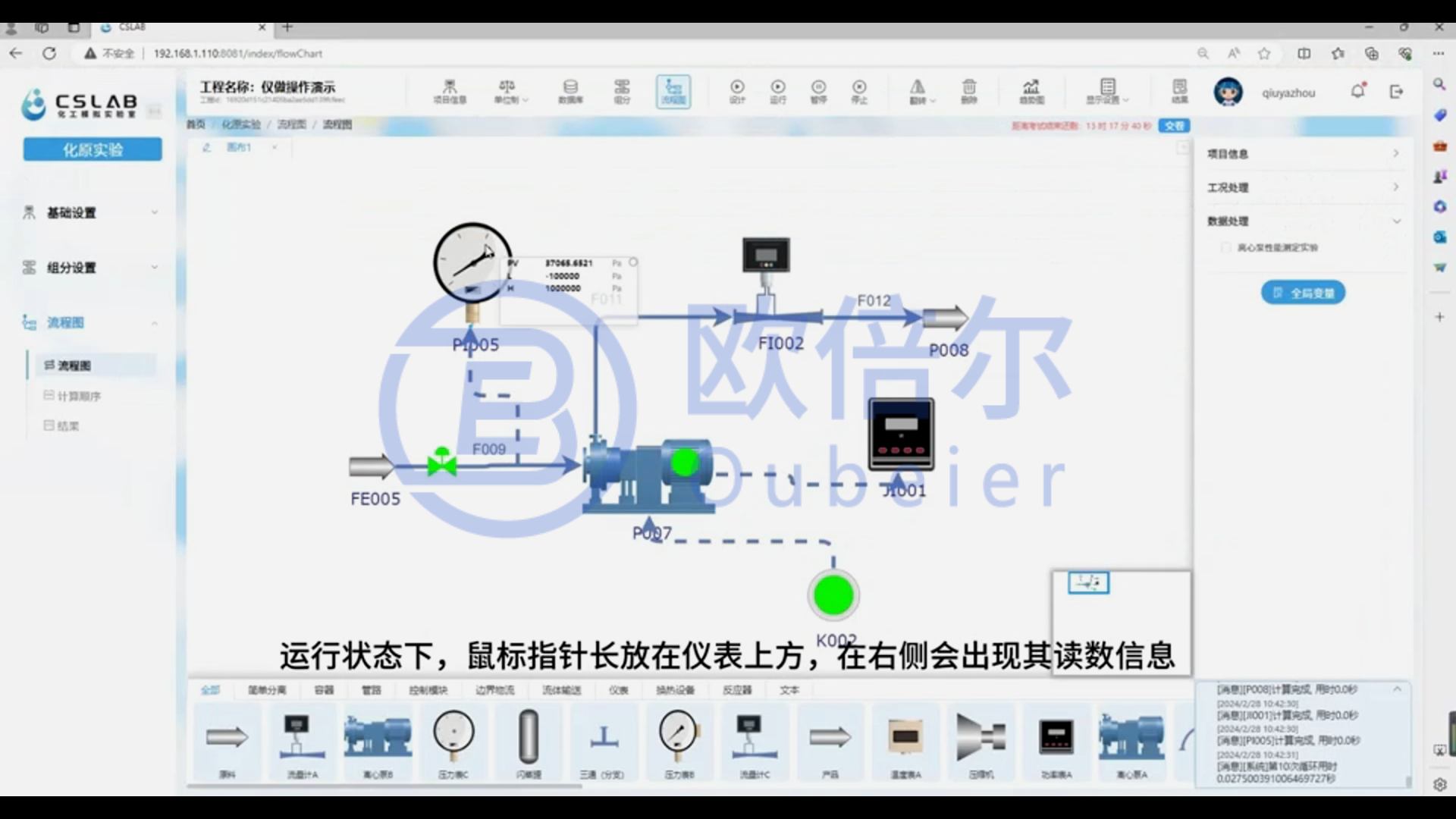

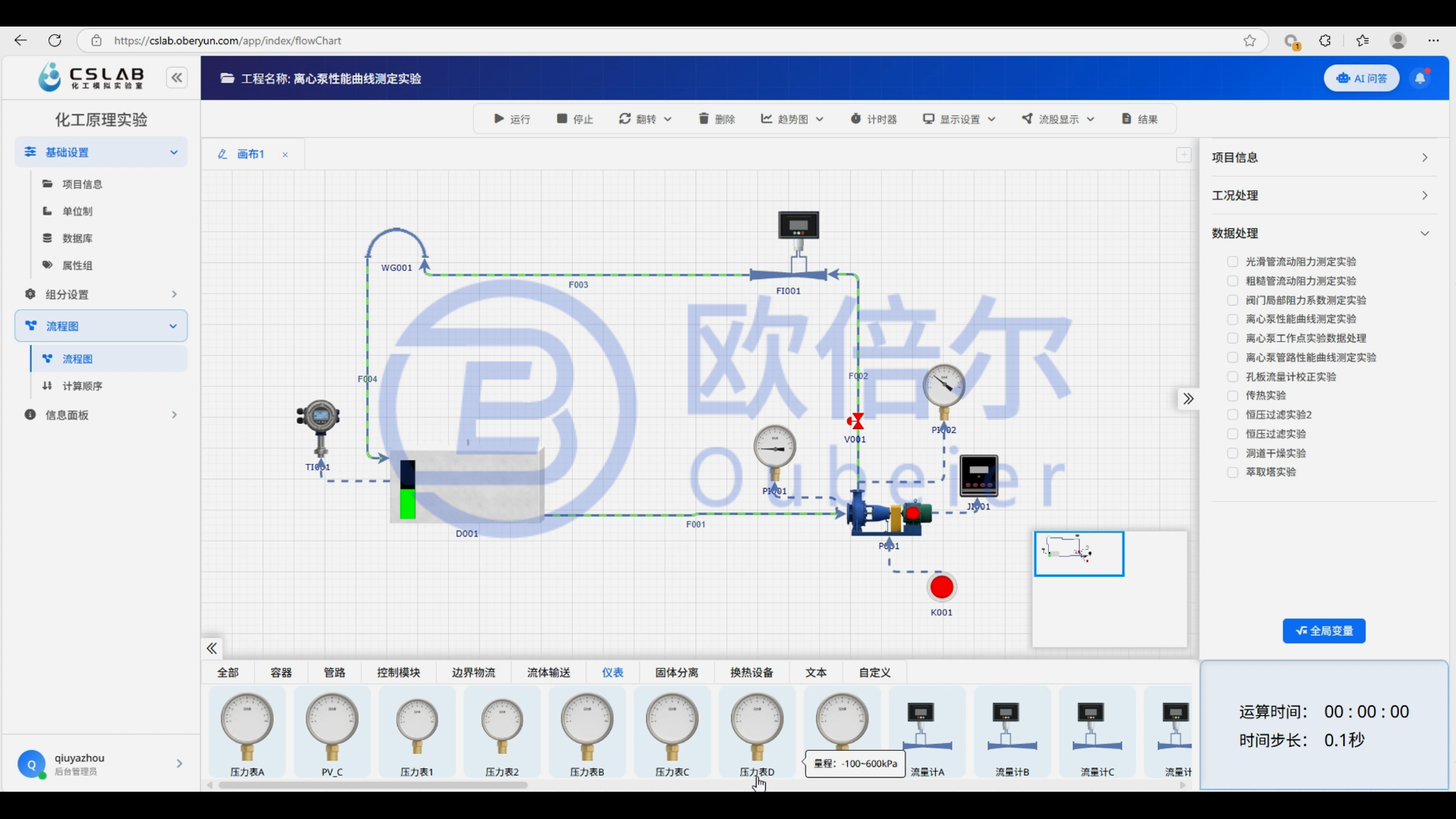

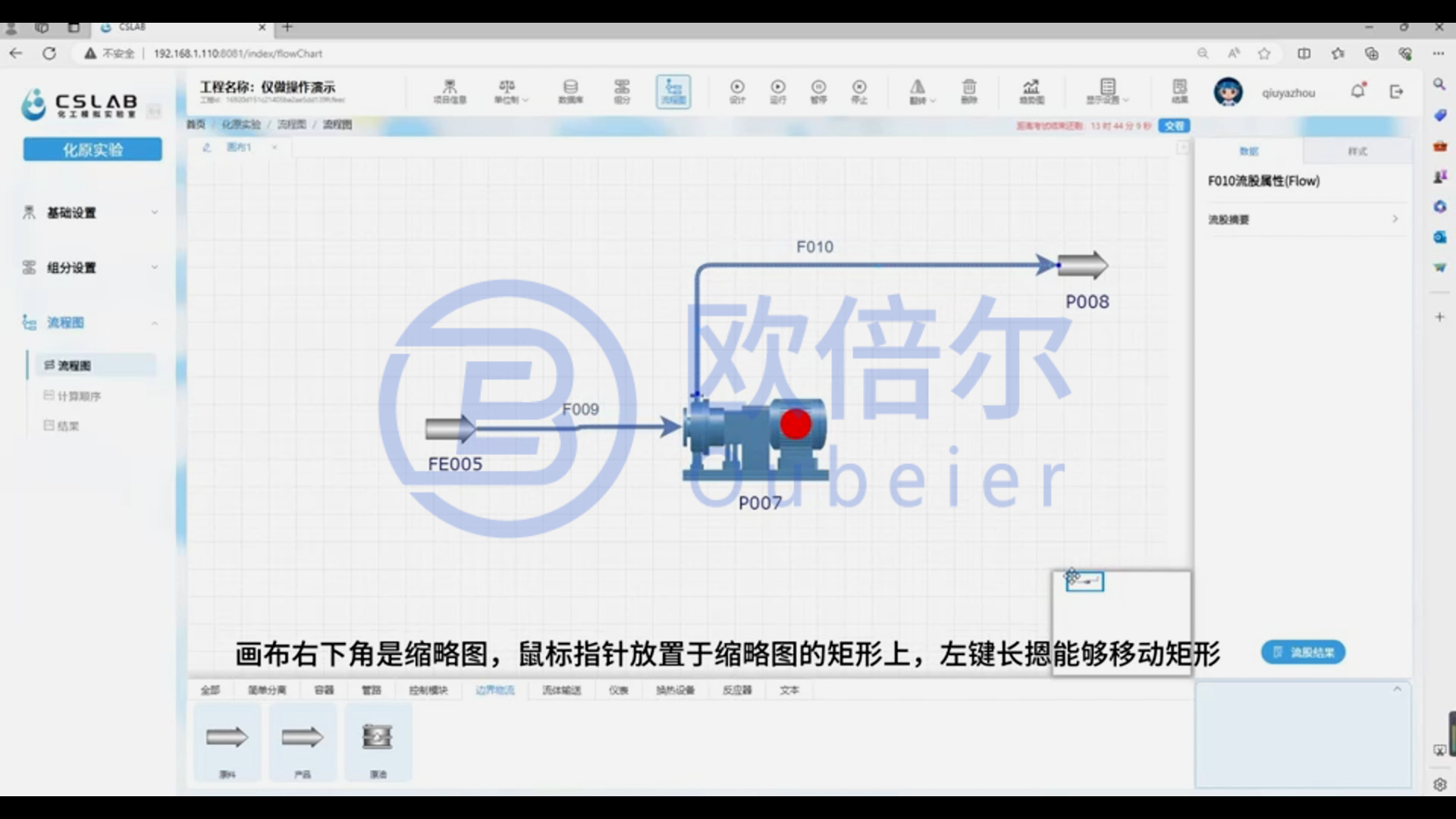

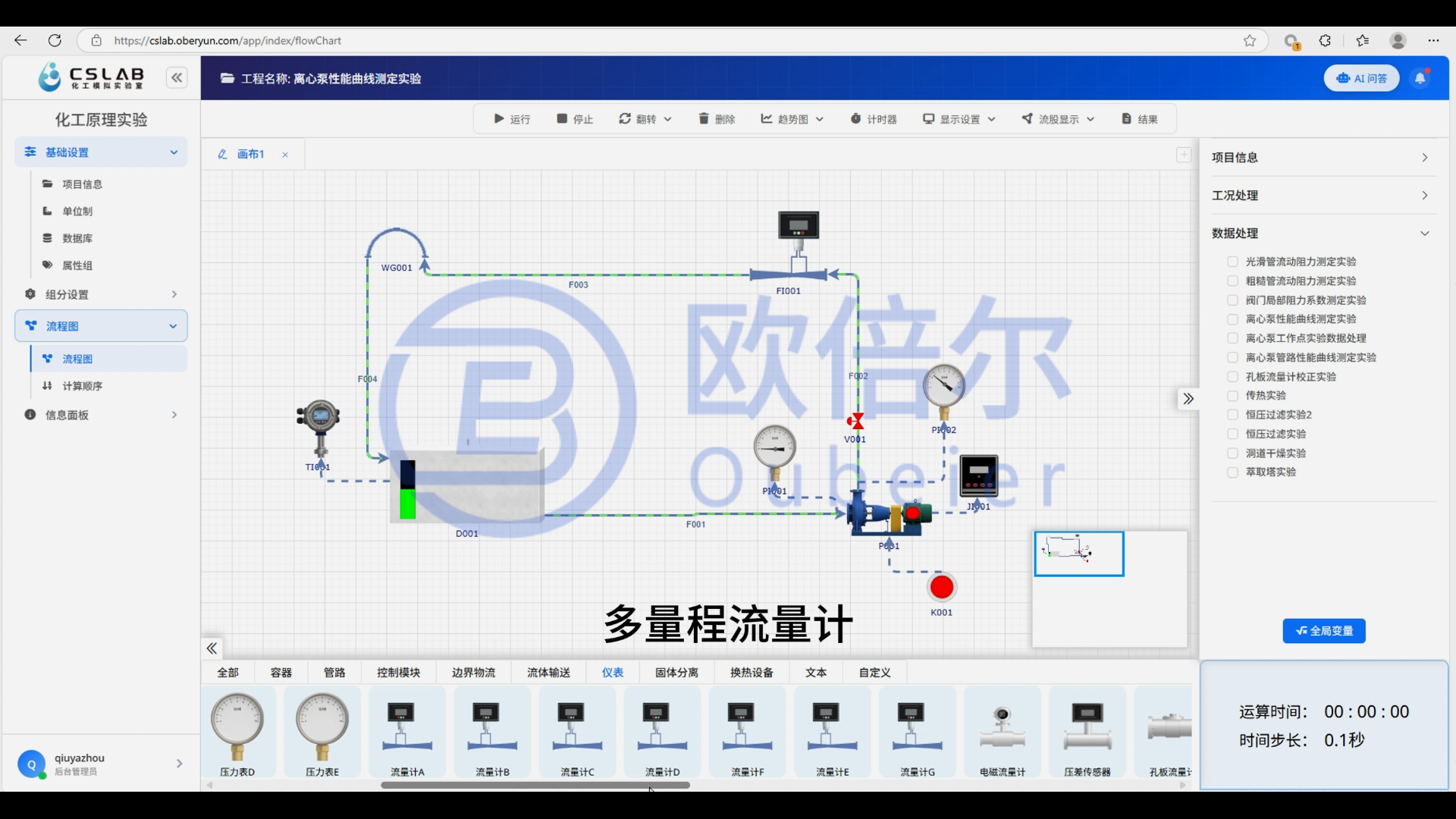

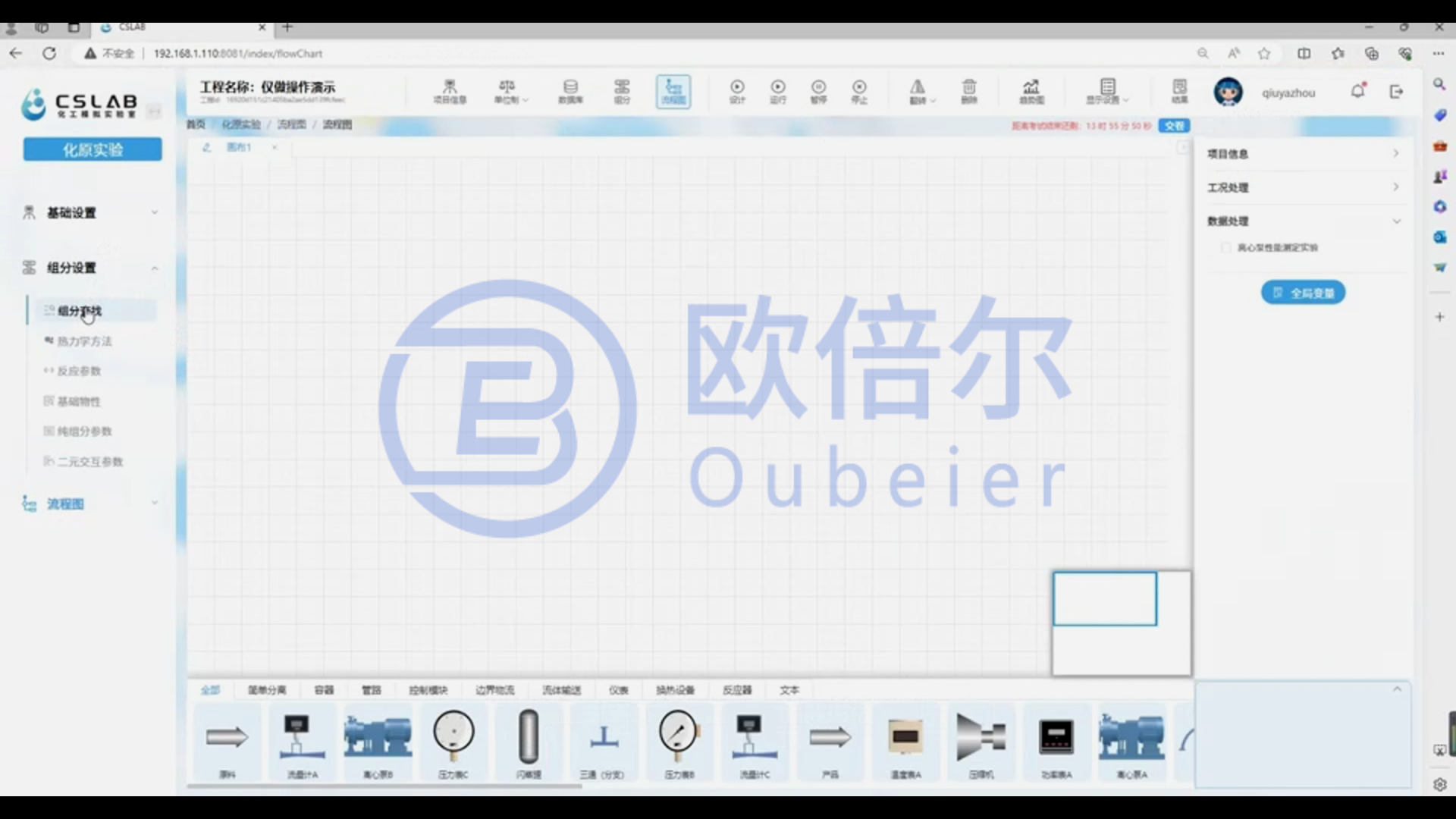

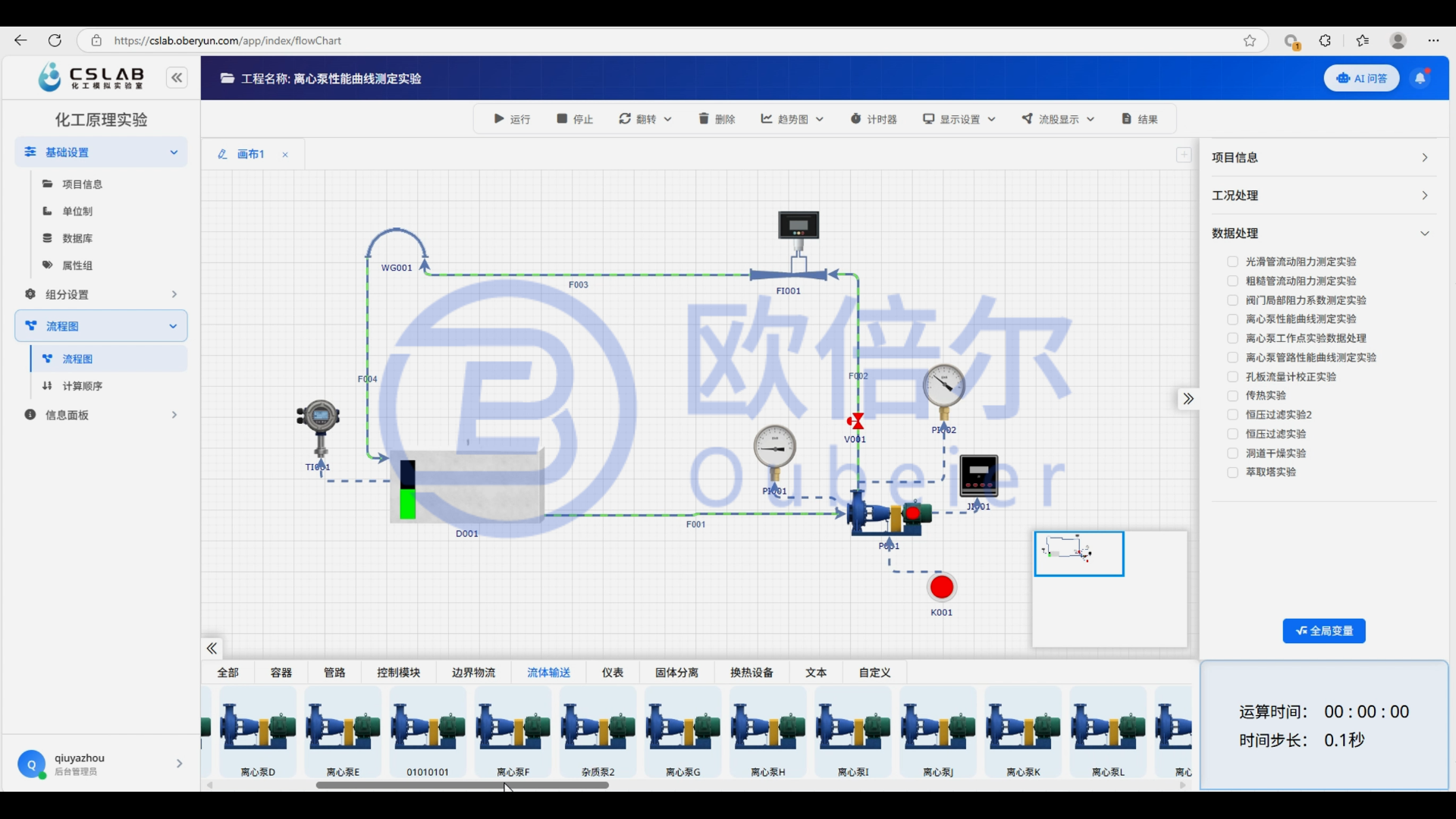

离心泵性能测定实验流程模拟设计软件：

提供27种设备或仪表供用户选择，包含以下设备或仪表：闪蒸罐、水槽、三通（分支）、弯管、三通（混合）、分支、混合、PID控制器、开关、原料、产品、不同型号的离心泵（包含8种，IH60-60-180型号离心泵A、IH20-20-125型号离心泵B、IH20-20-100型号离心泵C、IH32-32-140型号离心泵D、IH32-32-125型号离心泵E、IH60-60-160型号离心泵F、65Y60B型号离心泵G、50Y60B型号离心泵H）、不同量程的压力表（压力表A、压力表B）、不同扬程的流量表（流量表A、流量表B）、不同扬程的温度表（温度表A、温度表B）、不同量程的功率表（功率表A、功率表B）、换热器、阀门、记录离心泵进口压力、出口压力、电机功率、体积流量、两压力表高差，计算离心泵压头、轴功率、效率。

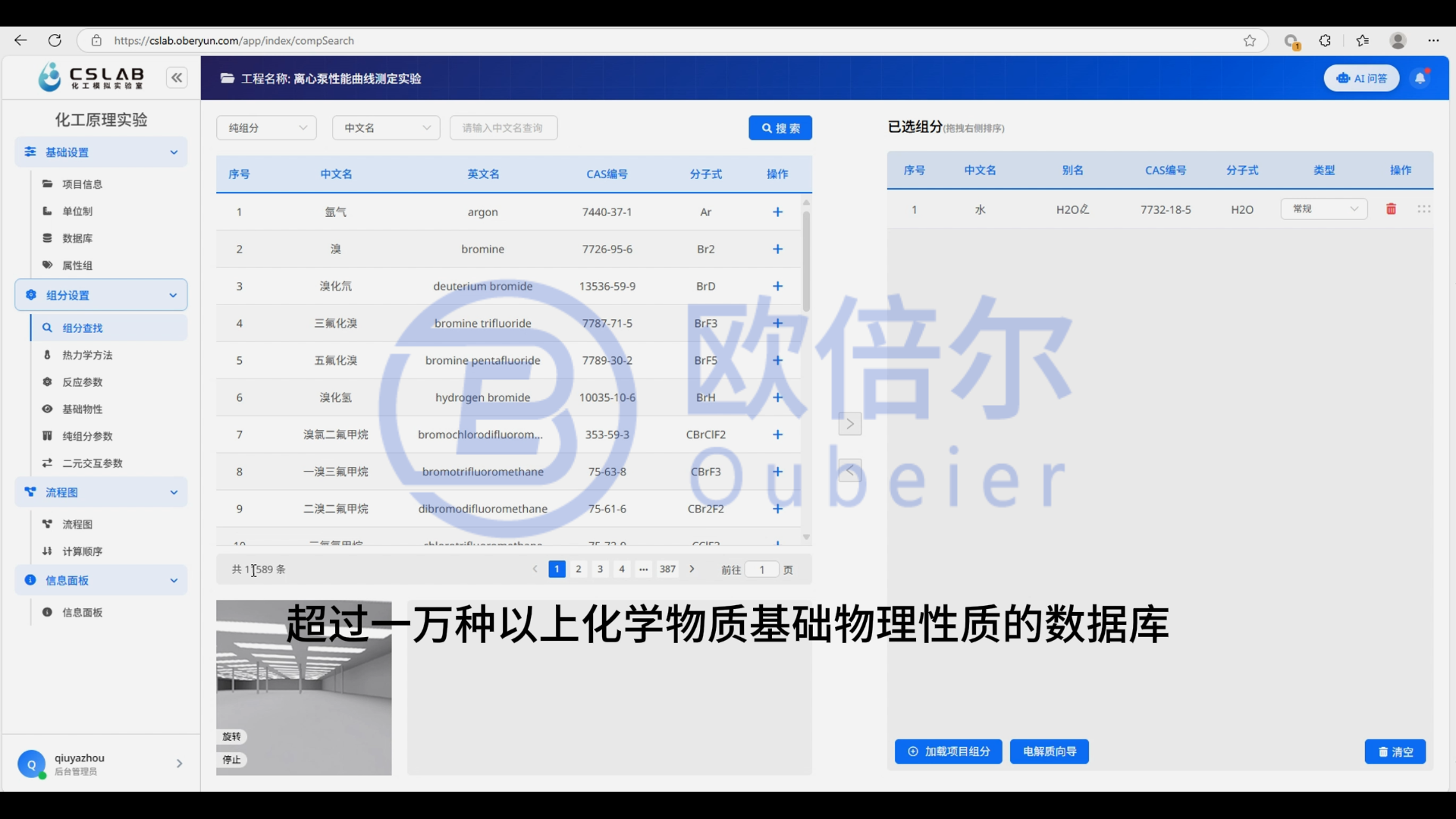

用户可根据不同实验任务自主选择不同型号的设备进行离心泵流程搭建，可以添加选择不同物质进行分离，可查看不少于5500种化学物质的基础物性。

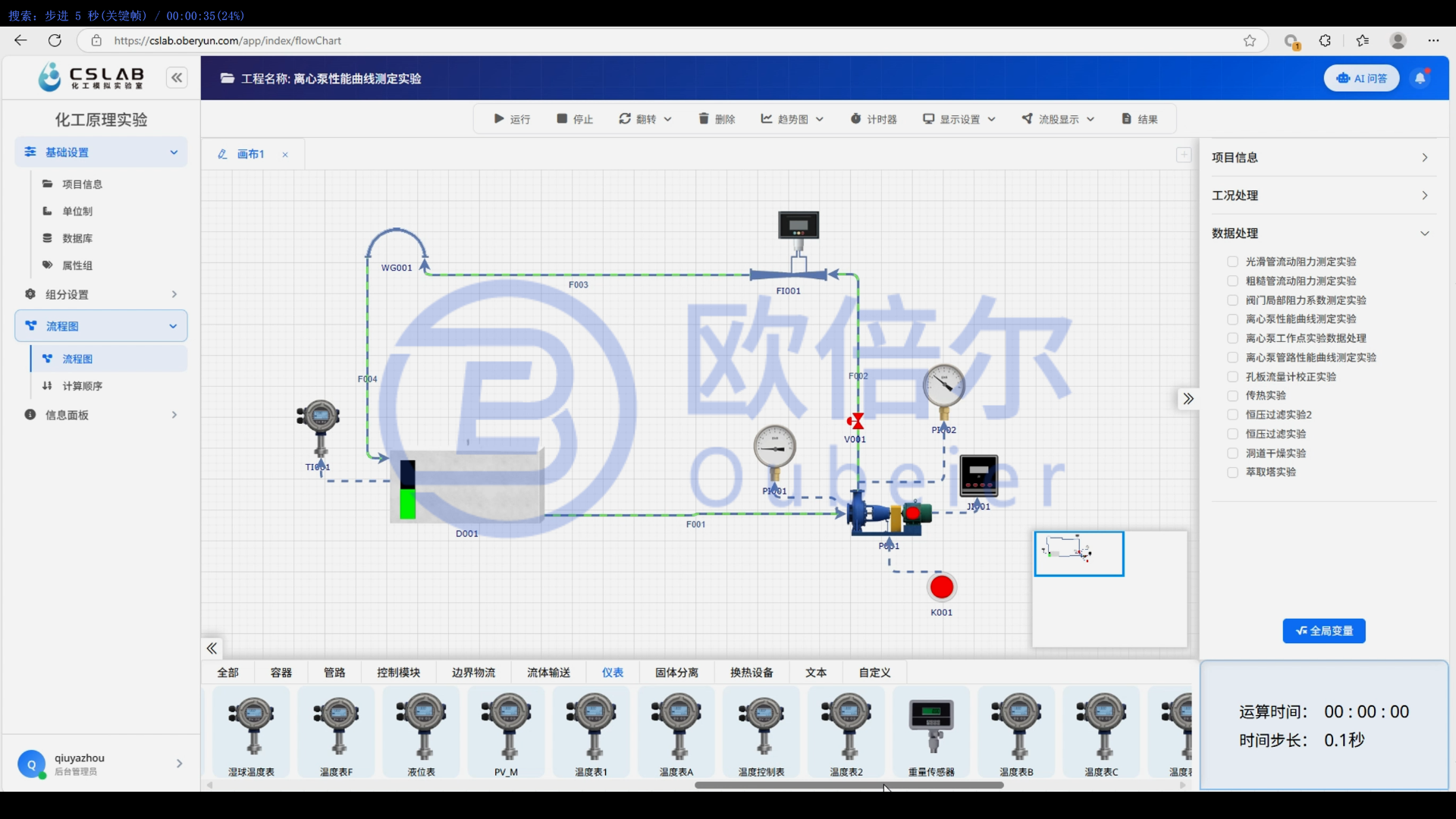

软件可判定流程搭建过程中的设备或仪表连接安装的位置准确性。流程图搭建成功后，可运行项目，动态模拟离心泵实验的开停车操作。

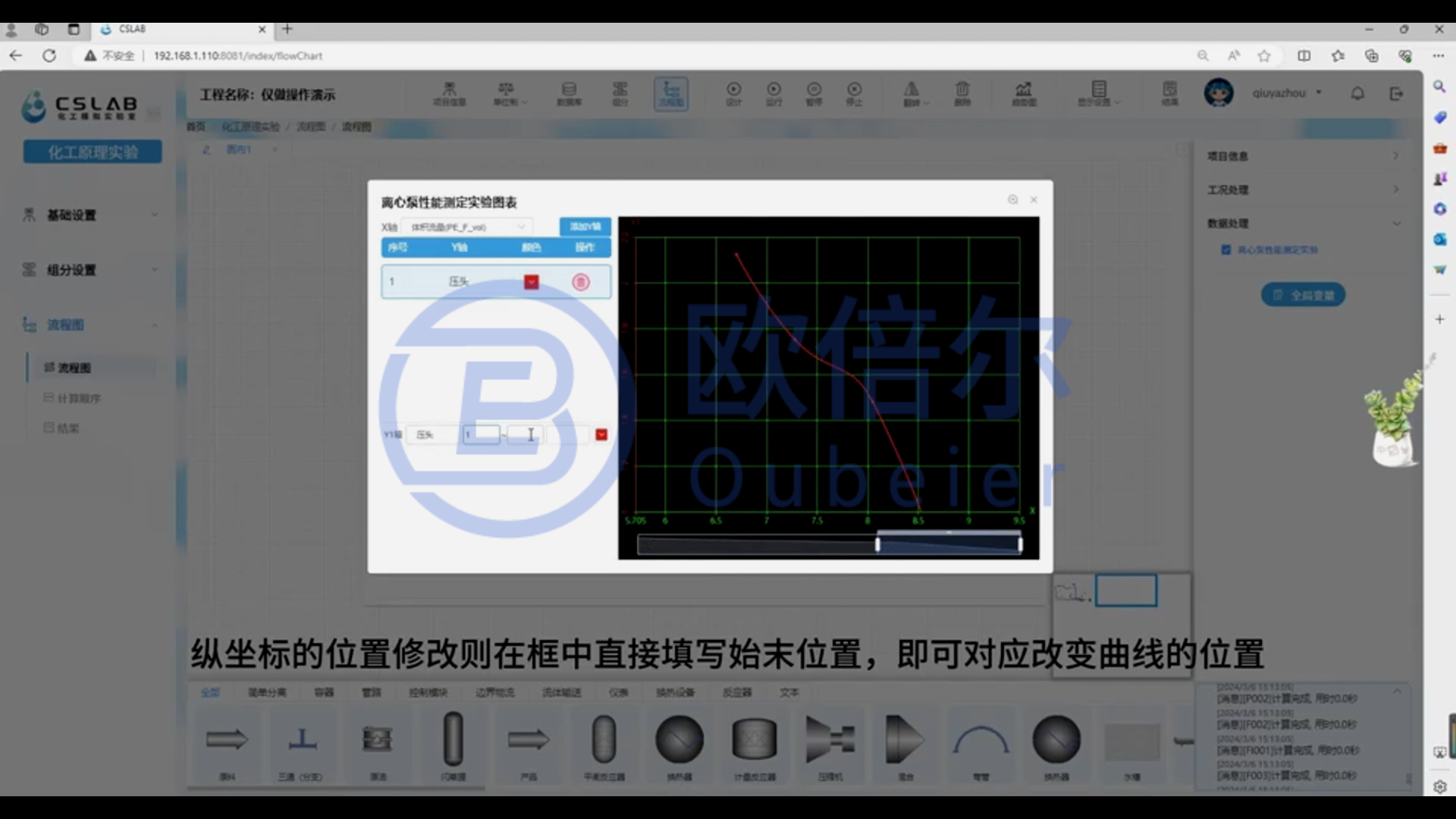

软件可通过搭建模块、参数设置的变化进行动态精确计算，并为所有计算结果绘制出趋势线。

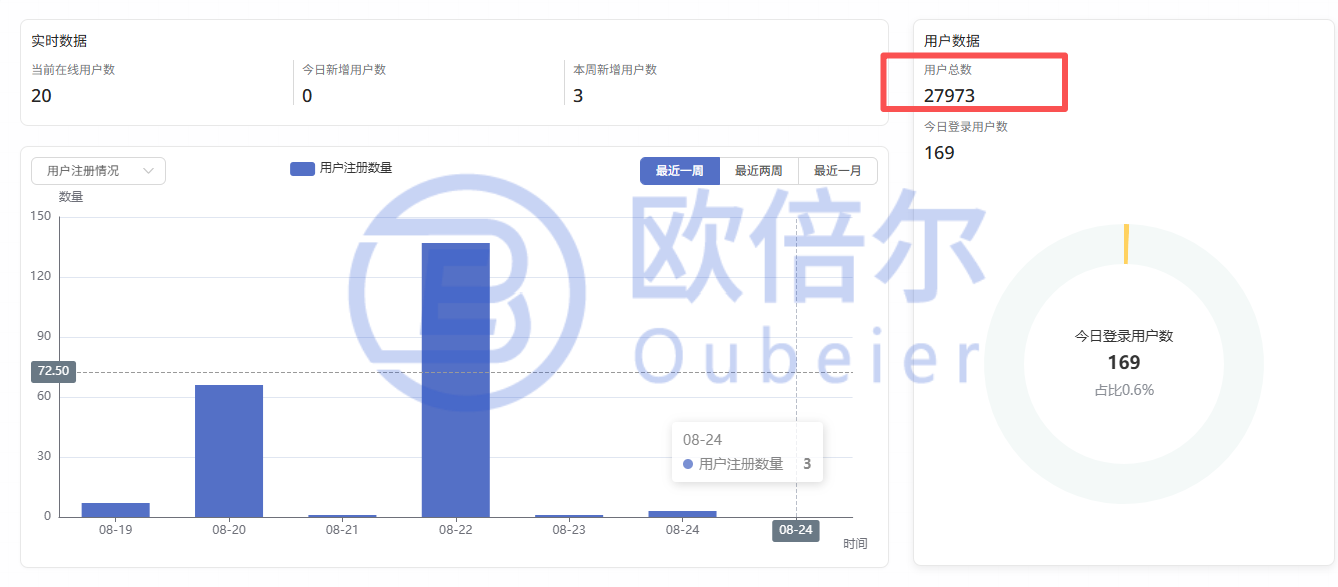

离心泵搭建软件使用用户数量展示

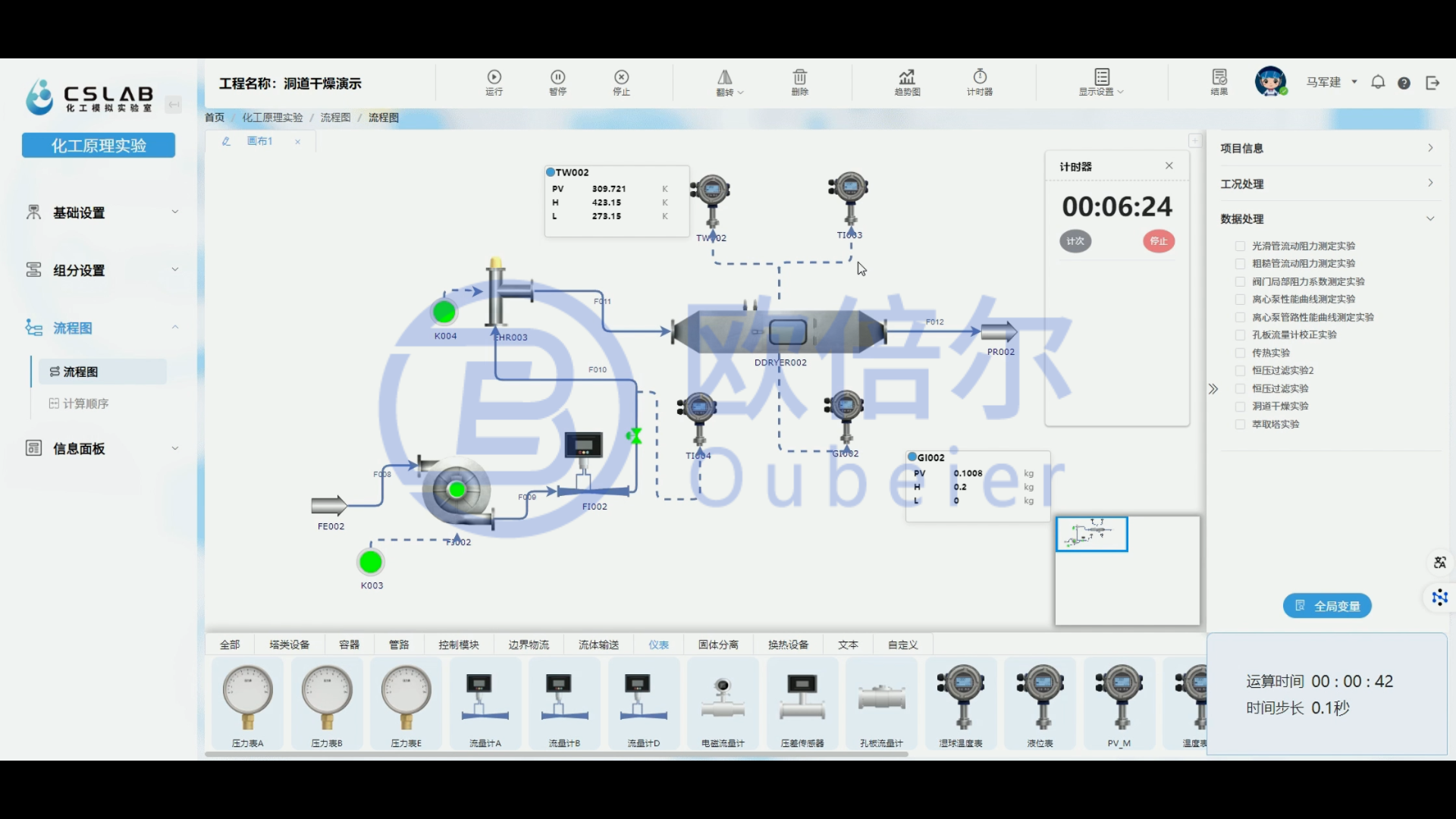

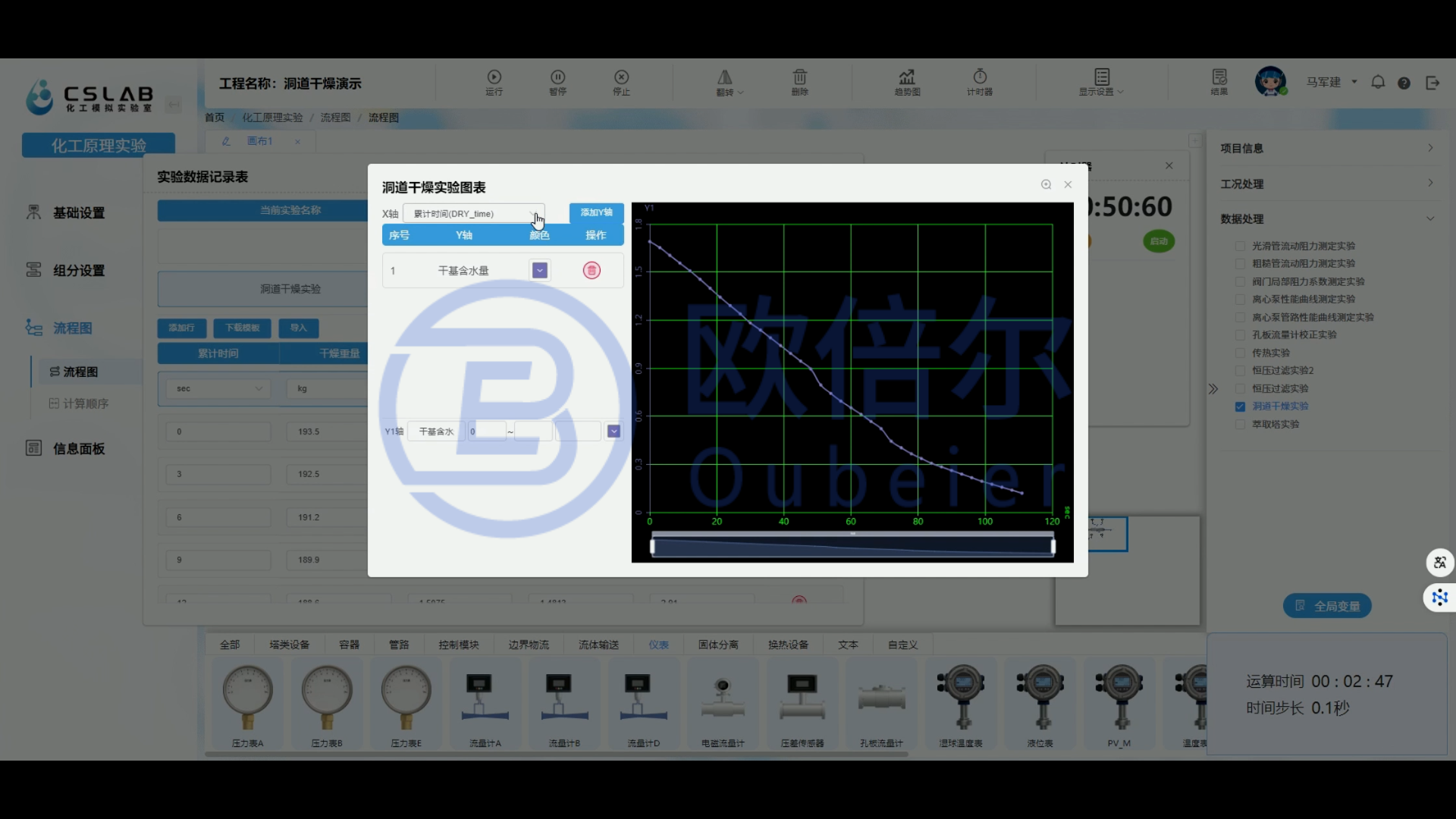

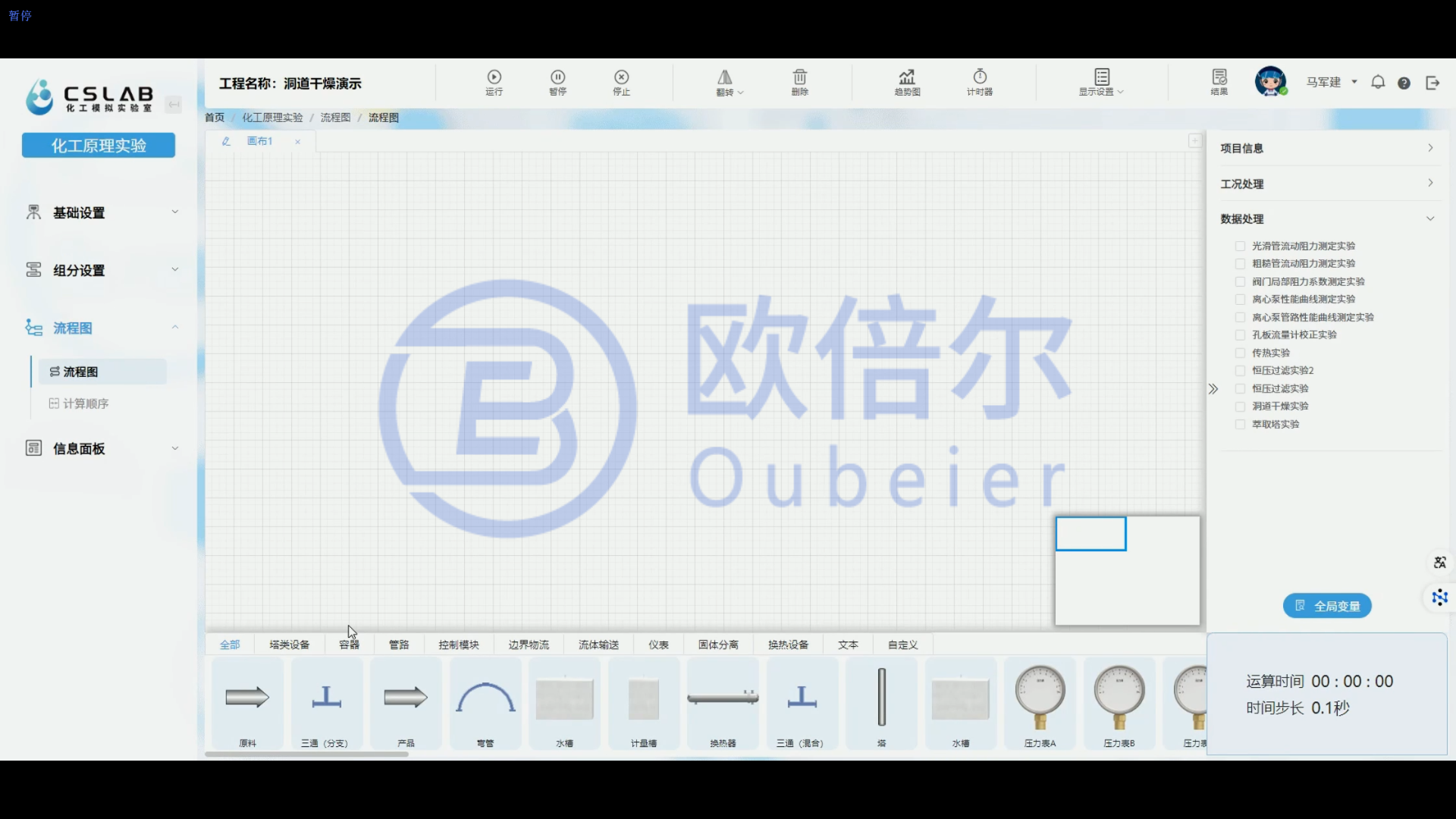

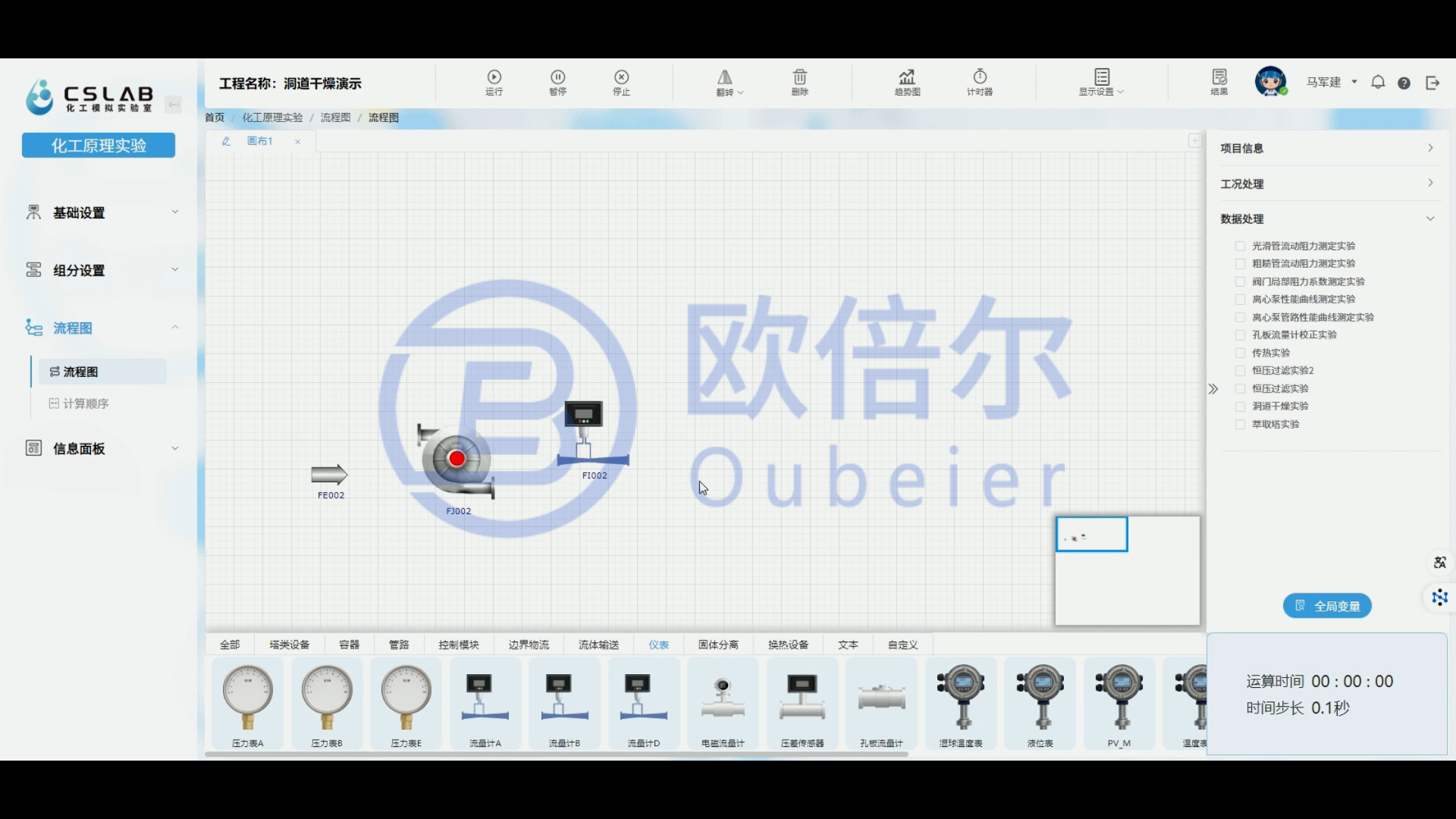

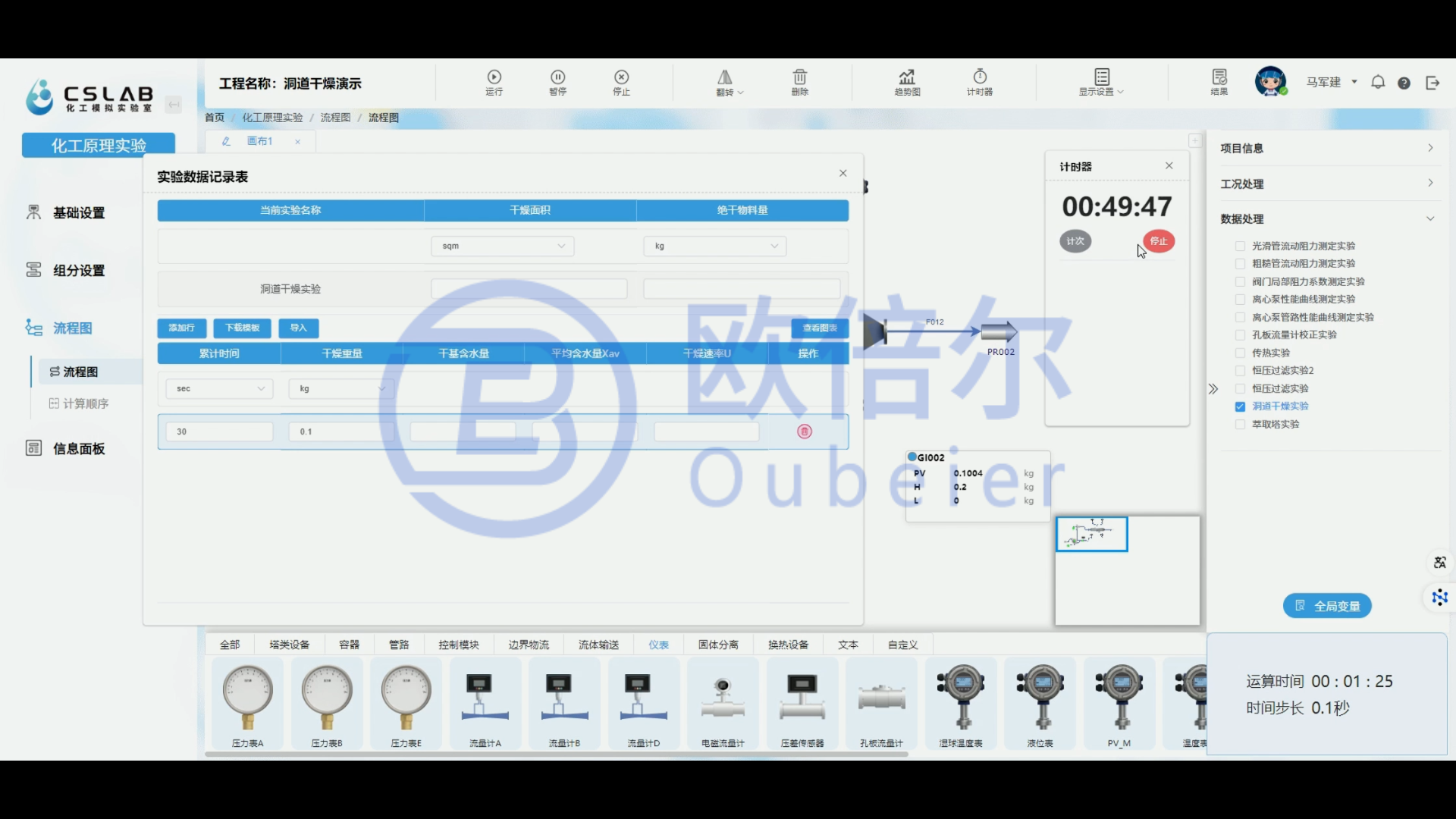

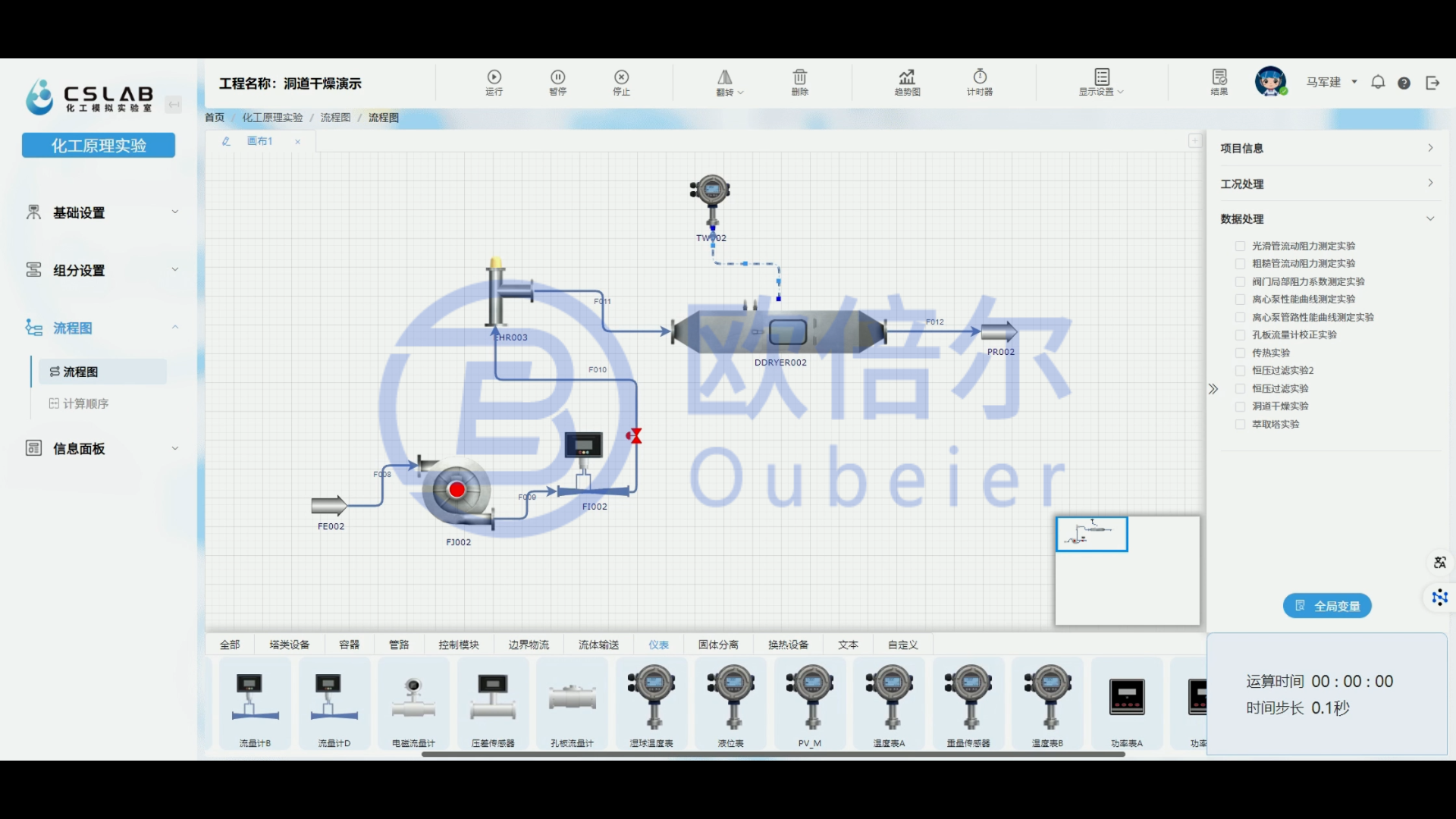

洞道干燥实验流程模拟设计软件

提供不少于16种设备或仪表供用户选择，至少包含以下设备或仪表：洞道干燥器、风机、三通（分支）、弯管、三通（混合）、分支、混合、PID控制器、开关、原料、产品、不同量程的流量表（流量表A、流量表B）、不同量程的温度表（温度表A、温度表B）、重量传感器、电加热器、阀门，记录干燥时间和干燥介质的重量变化，计算含水率和干燥速率。

用户可根据不同实验任务自主选择干燥温度和干燥空气流量。

软件可判定流程搭建过程中的设备或仪表连接安装的位置准确性。

流程图搭建成功后，可运行项目，动态模拟洞道干燥实验的开停车操作。

软件可通过搭建模块、参数设置的变化进行动态精确计算，并为所有计算结果绘制出趋势线。

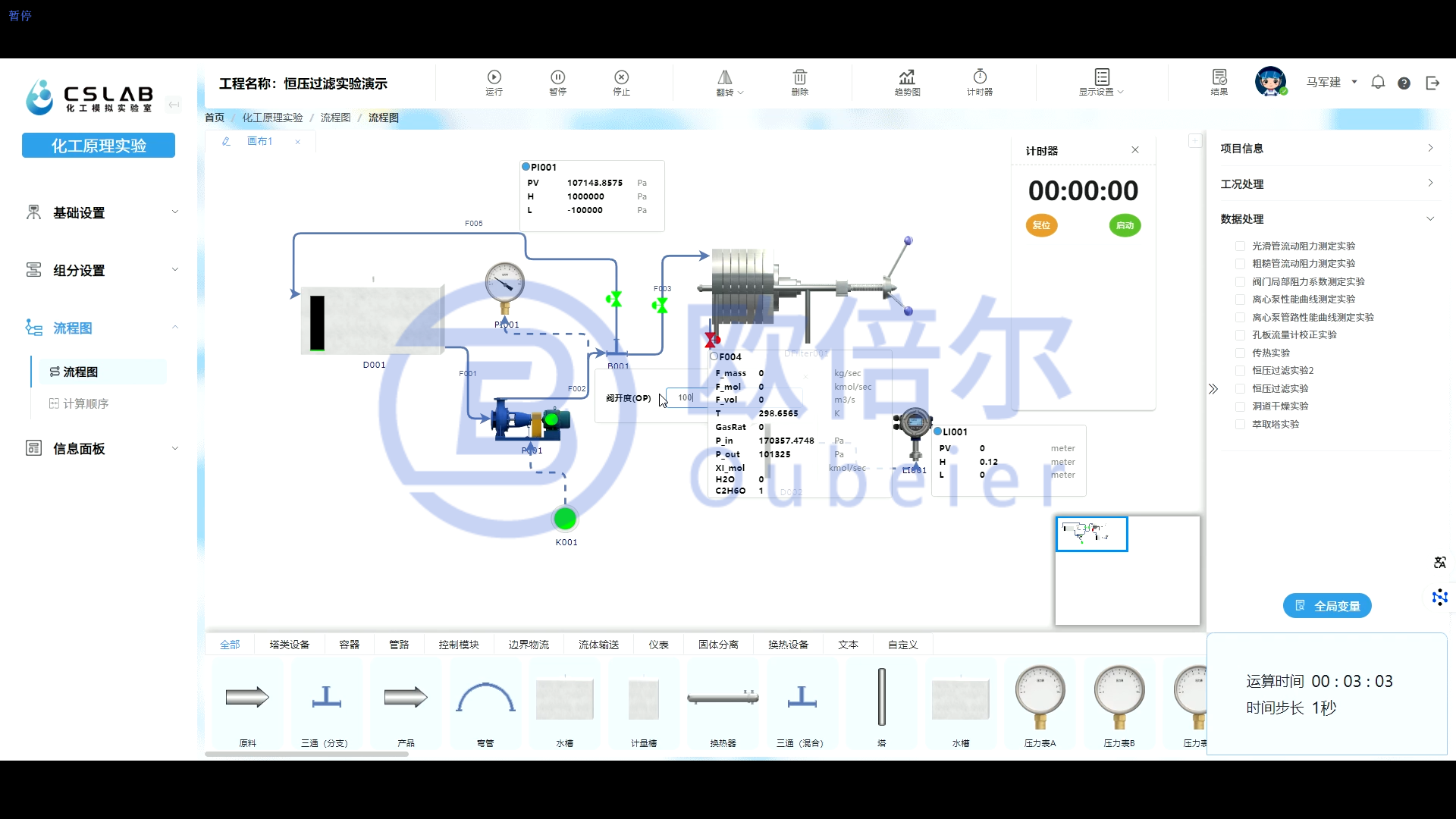

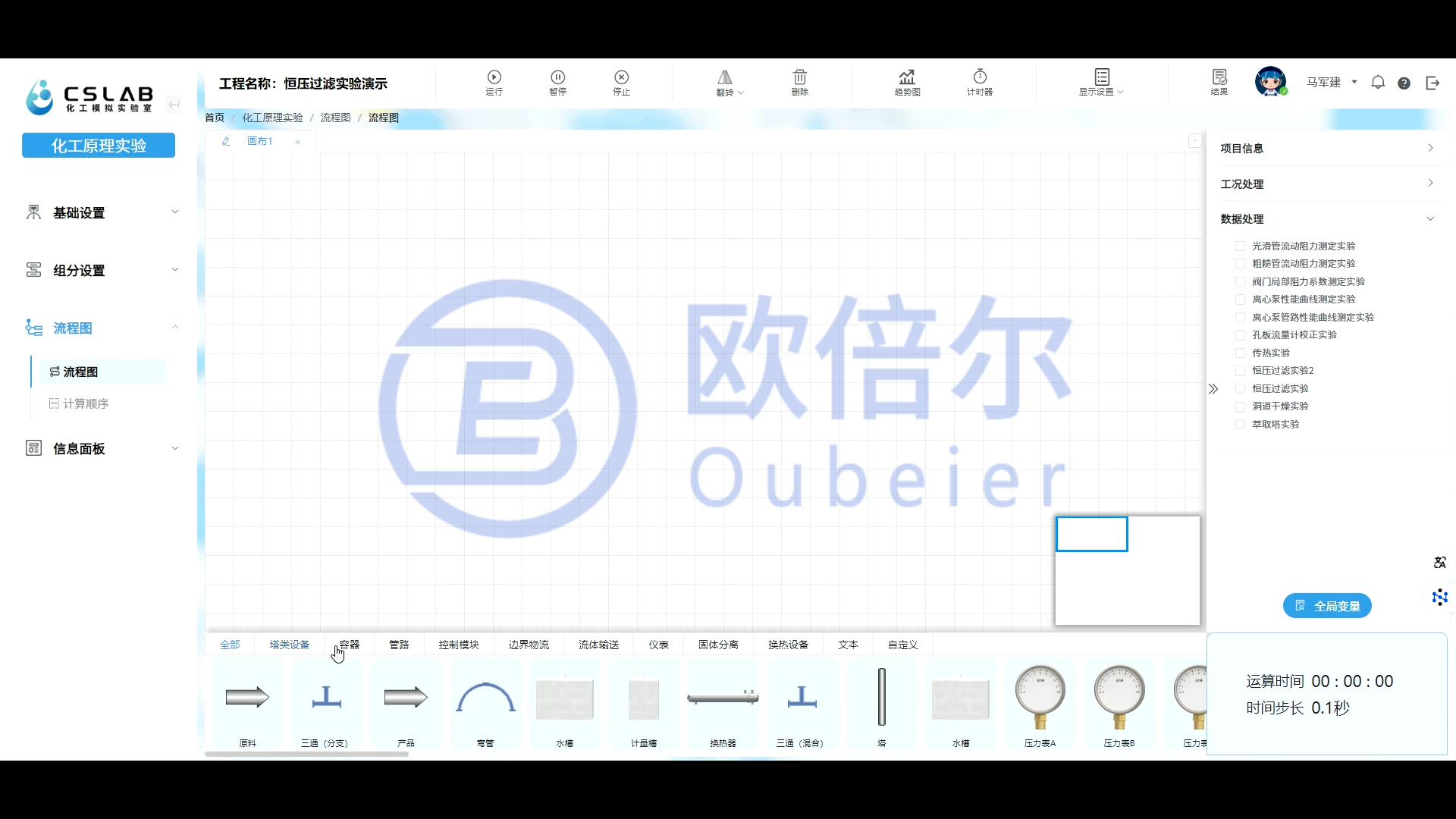

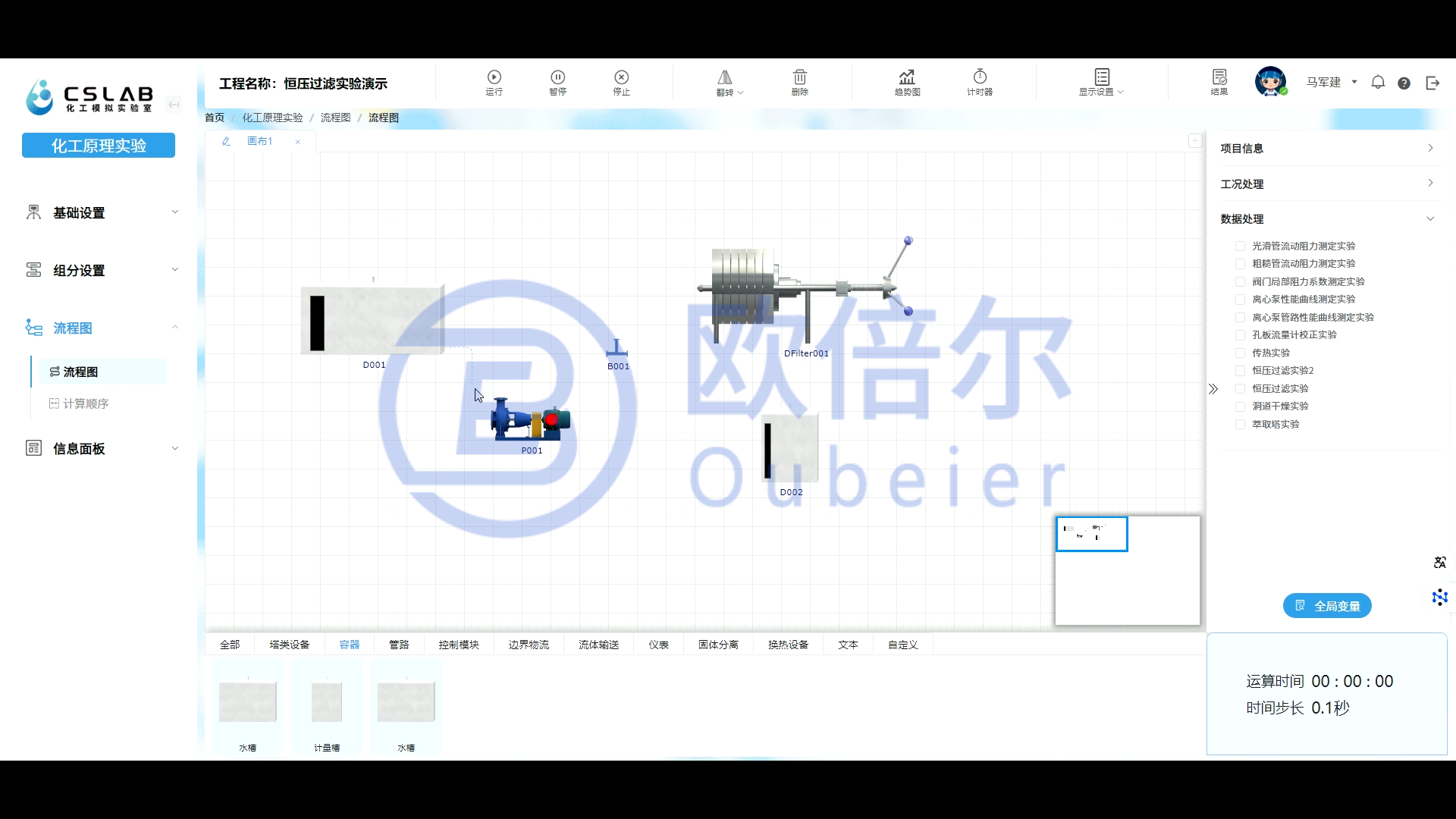

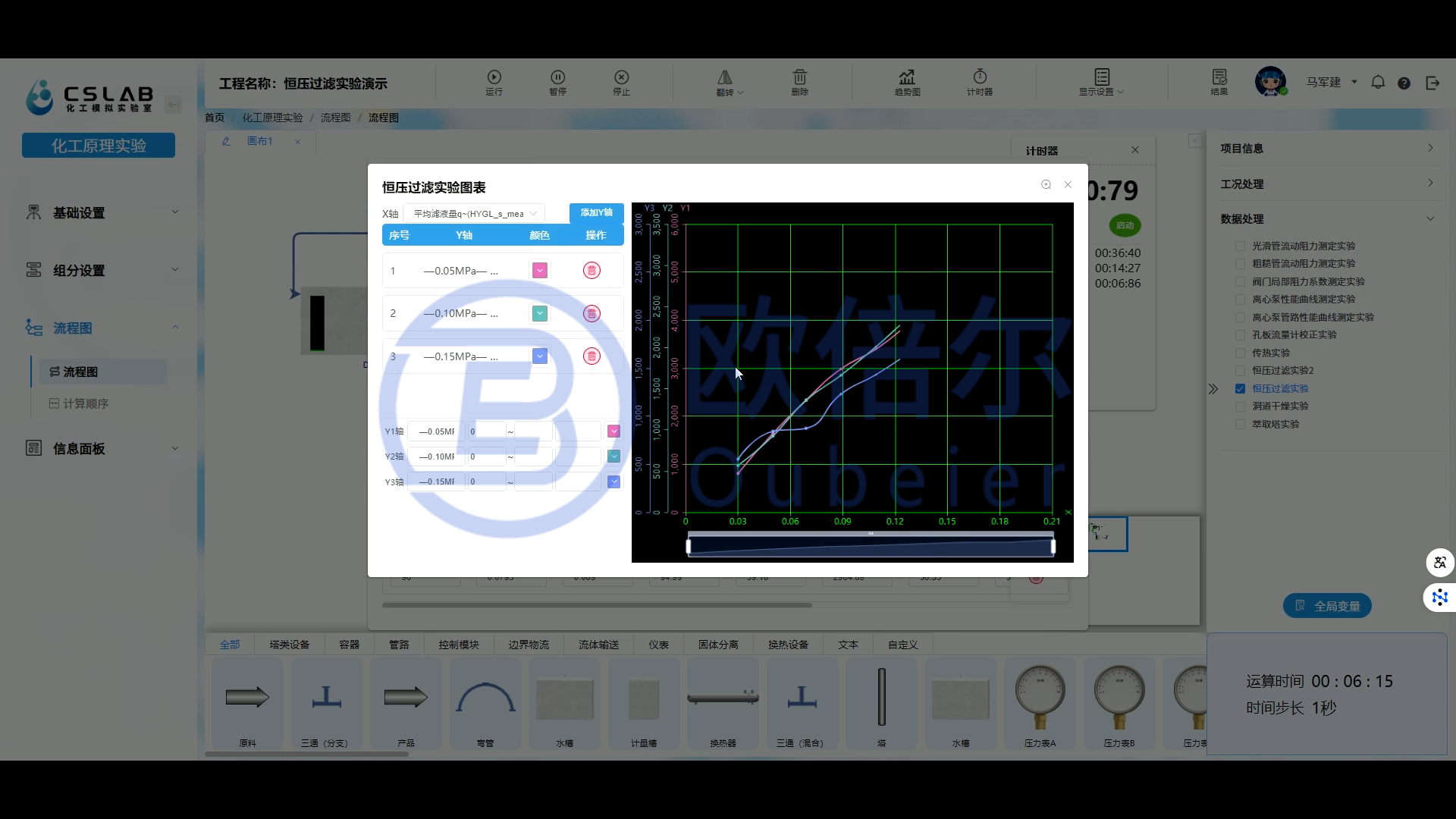

恒压过滤实验流程模拟设计软件

①提供不少于15种设备或仪表供用户选择，至少包含以下设备或仪表：板框过滤器、离心泵、三通（分支）、弯管、三通（混合）、水槽、计量槽、分支、混合、PID控制器、开关、原料、产品、不同量程的压力表（压力表A、压力表B）、阀门，记录过滤时间和滤液量，计算过滤常数、当量滤液量、物料常数、压缩性指数。

②用户可根据不同实验任务自主选择过滤压力和过滤面积。

③软件可判定流程搭建过程中的设备或仪表连接安装的位置准确性。流程图搭建成功后，可运行项目，动态模拟恒压过滤实验的开停车操作。

软件可通过搭建模块、参数设置的变化进行动态精确计算，并为所有计算结果绘制出趋势线。
