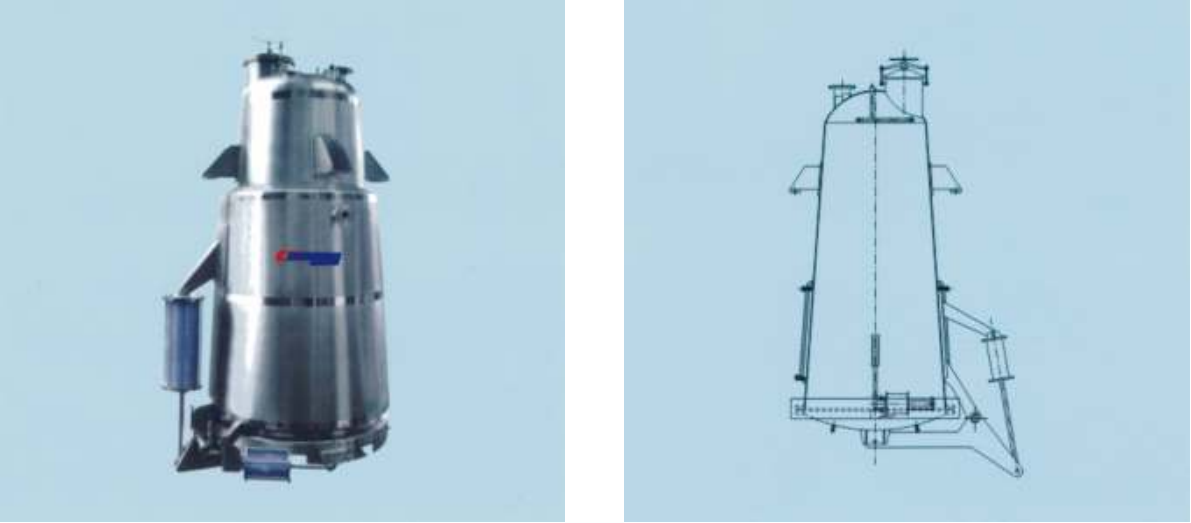

1、TQZ正锥型提取罐
（1）设备特点
正锥型提取罐广泛应用于中药、食品、化工行业的常压、微压、水煎、 温浸、热回流、芳香油提取及有机溶媒的回收等多种工艺操作。
正锥型提取罐最突出的特点是所占建筑空间较小，为提取车间广泛使 用。出渣门上设有底部加热，使药材提取更加完全。罐体配备CIP清洗 自动旋转喷淋球，测温孔、防爆视孔灯、视镜、快开式投料口等，确 保操作简便，符合GMP 要求。

成套设备包括：除沫器、冷凝器、冷却器、油水分离器、过滤器、气 缸控制台等附件。

（2）技术参数

（3）装置演示

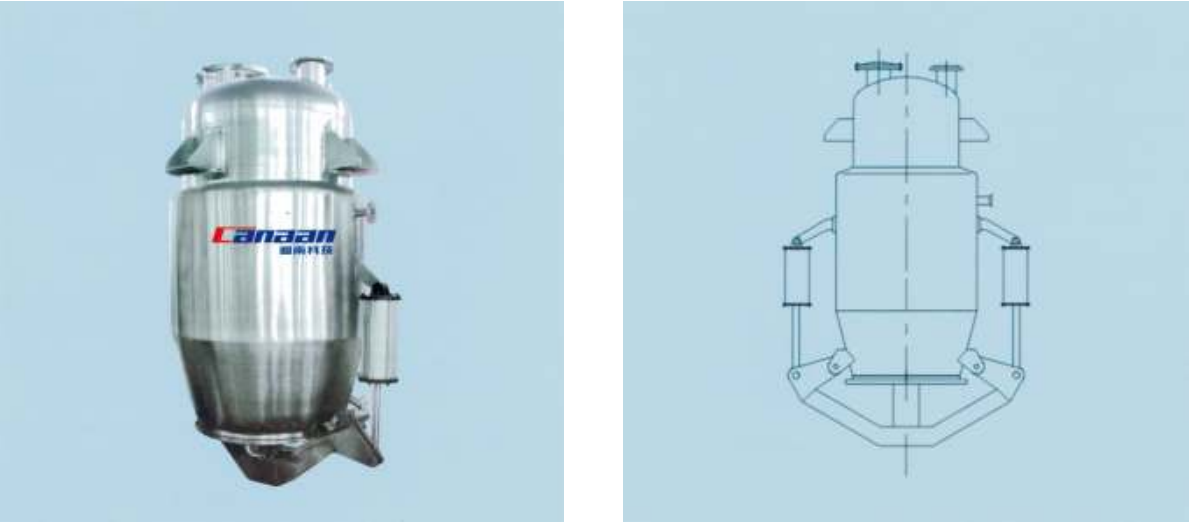

2、TQD倒锥形提取罐
（1）设备特点
倒锥型提取罐广泛应用于中药、食品、化工行业的常压、微压、水煎、 温浸、热回流、芳香油提取及有机溶媒的回收等多种工艺操作。
倒锥型提取罐最突出的特点是出渣非常方便，所占空间较矮。罐体配 备CIP清洗自动旋转喷淋球，测温孔、防爆视孔灯、视镜、快开式投料 口等，确保操作简便，符合GMP 要求。

成套设备包括：除沫器、冷凝器、冷却器、油水分离器、过滤器、气  缸控制台等附件。正锥型提取罐最突出的特点是所占建筑空间较小， 为提取车间广泛使用。出渣门上设有底部加热，使药材提取更加完全。 罐体配备CIP清洗自动旋转喷淋球，测温孔、防爆视孔灯、视镜、快开  式投料口等，确保操作简便，符合GMP 要求。

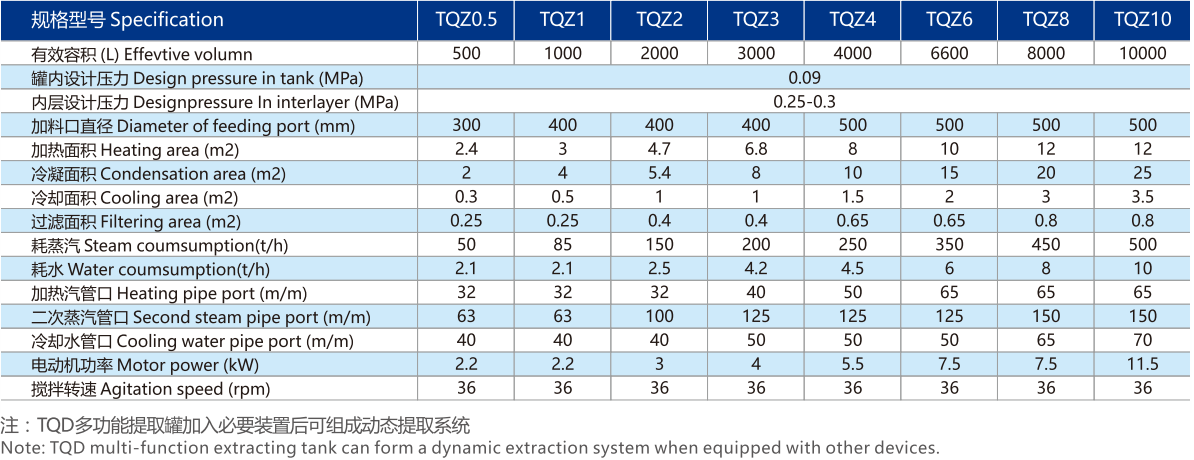

（2）技术参数

（3）装置演示

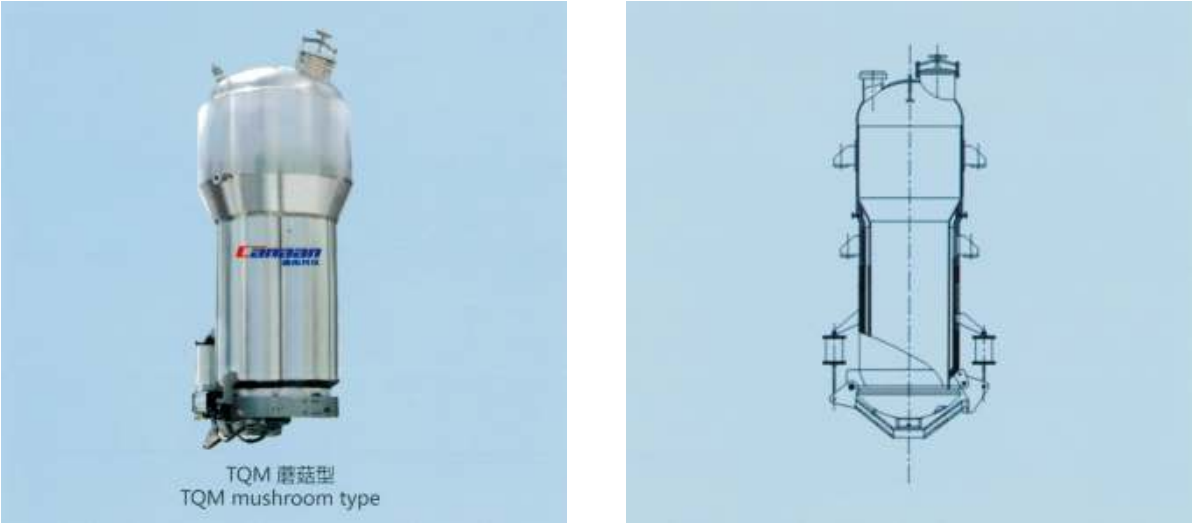

3、TQM蘑菇型提取罐
（1）设备特点
蘑菇型提取罐广泛应用于中药、食品、化工行业的常压、微压、水煎、 温浸、热回流、芳香油提取及有机溶媒的回收等多种工艺操作。
蘑菇型提取罐最突出的特点是沸腾缓冲空间大，不易跑料；药液受热  传递快，加热时间短，提取效益较高。罐体配备CIP 清洗自动旋转喷  淋球、测温孔、防爆视孔灯、视镜、快开式投料口等，确保操作简便， 符合GMP 要求。

成套设备包括：除沫器、冷凝器、冷却器、油水分离器、过滤器、气 缸控制台等附件。

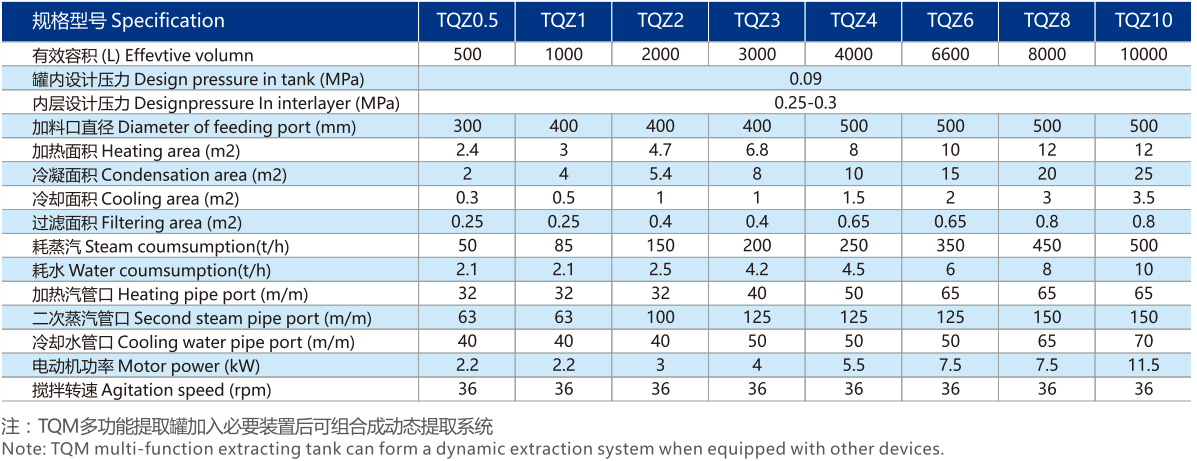

（2）技术参数

（3）装置演示

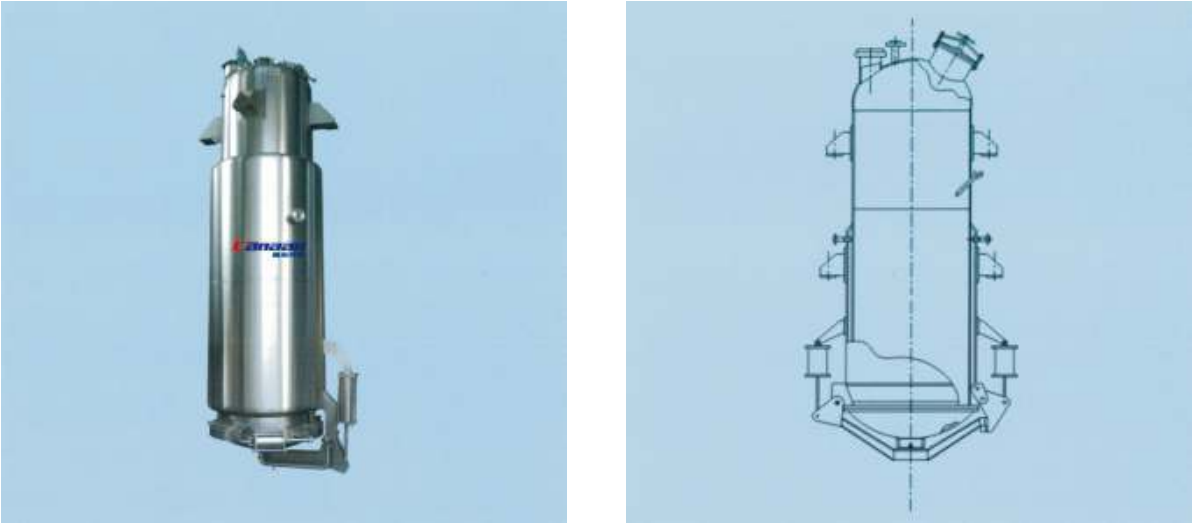

4、TQV直筒型提取罐
（1）设备特点
直筒型提取罐广泛应用于中药、食品、化工行业的常压、微压、水煎、 温浸、热回流、芳香油提取及有机溶媒的回收等多种工艺操作。
直筒型提取罐最突出的特点是所占建筑空间较大，外形细长，对传热  传质均为有利，使浸取、加热时间较短，提取效率较高，适于醇提、 渗漉系统。罐体配备CIP清洗自动旋转喷淋球、测温孔、防爆视孔灯、 视镜、快开式投料口等，确保操作简便，符合GMP 要求。

成套设备包括：除沫器、冷凝器、冷却器、油水分离器、过滤器、气 缸控制台等附件。

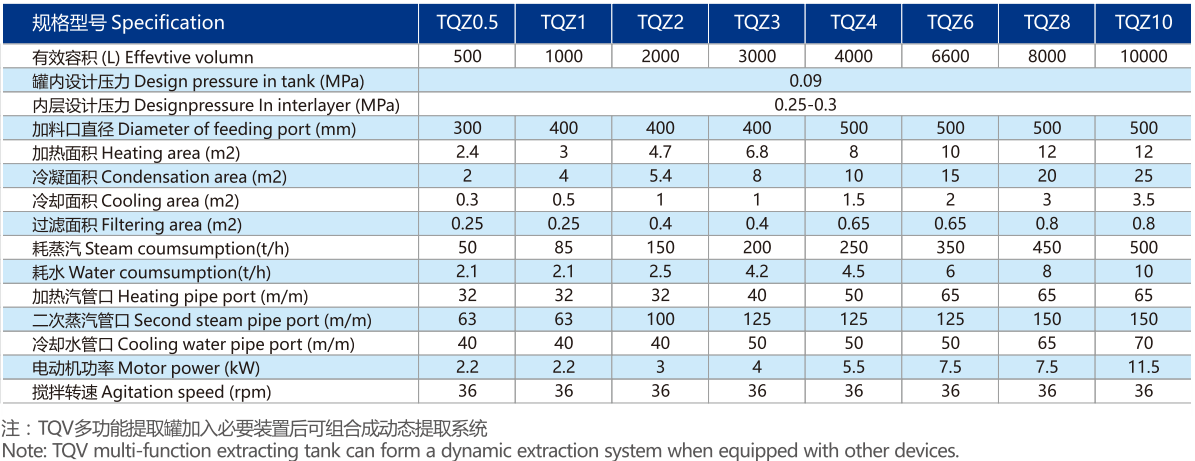

（2）技术参数

（3）装置演示

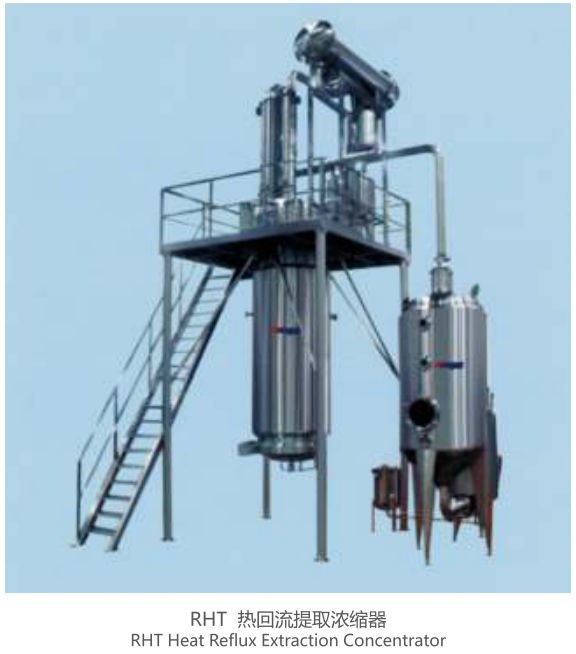

5、RHT热回流提取浓缩机组

（1）设备特点
工艺适应性好。能采用常压、负压、正压工艺操作进行水提取和醇提 取，特别是有机溶剂的提取，溶剂用量少。

收膏率高。因药物动态提取，新鲜溶剂连续不断进入提取罐内，保持 较高的溶解梯度，增加了浸出推动力，收膏率可有效提高，与常规提 取相比可提高5%-20%以上，溶媒用量可节约两倍。提取、浓缩一步 完成，提取效率大大提高。能耗降低。因采用二次蒸汽冷凝液作为溶 媒，提取、浓缩同时进行，且回流冷凝液温度又接近提取罐内沸腾温 度；节约蒸汽50%以上。

提取物药用成分质量提高。由于提取时间短，温度又随机自控，提取  物质量明显提高。加热浓缩器可一面出料， 一面进料，不易结垢、结焦。

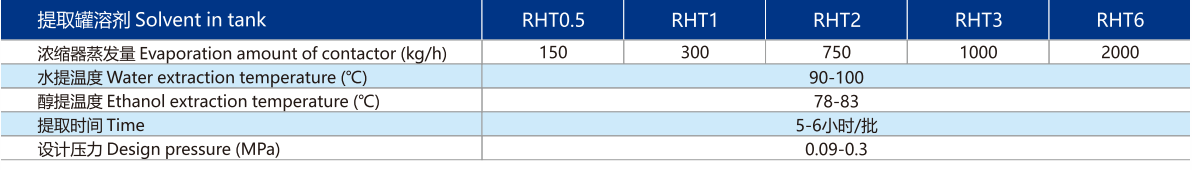

（2）技术参数

（3）装置演示

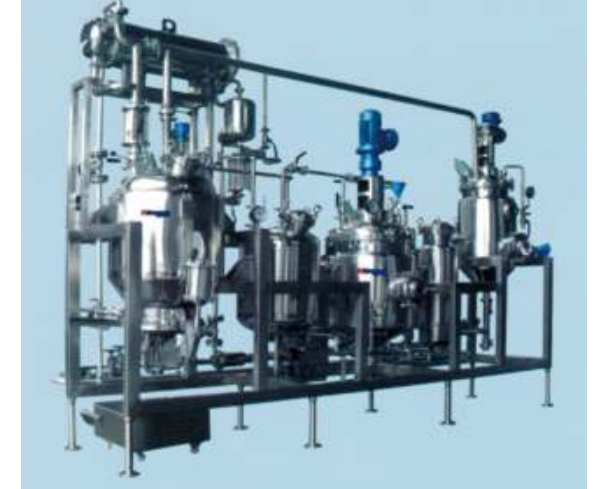

6、TNS系列中试机组
（1）设备特点
1、 机组由提取罐、列管加热器、蒸发器、冷凝器、油分器、油水分离 器、药液泵、计量槽、贮液罐、过滤器、真空泵、配电柜等组成。 提取罐、蒸发器顶蒸汽出口均设备了除沫器。可加配导热油加热系  统。
2、可进行热回流循环提取、浓缩，常规提取、浓缩、水沉(醇沉)、
渗漉等操作。
3、能在负压、常压、正压状态下工作。可适应水提、醇提或溶剂提 取，符合制药GMP 和食品HACCP 要求。水提低温可达40%,适合 低温提取浓缩。
4、 机组在多功能、高效率、节能、操作范围广等方面具有很大优势。
5、特别适用于科研机构、大专院校、工厂中试室使用，或贵重药品 的提取浓缩，或植物低温提取浓缩。
6、外设仅需水、电，占地面积小，有效缩短实验时间，中央控制器 控制，操作方便，自动化程度高。
7、机组装置选材优良，采用动态提取浓缩，具效率高，电加热方式； 罐内配备CIP清洗系统。
8、可实现提取浓缩温度的控制及显示，弧形设计，物料无加热和清洗 死角，排料完全。
9、三层保温，敞开式结构；内外焊缝抛光300目， SUS304 材质。

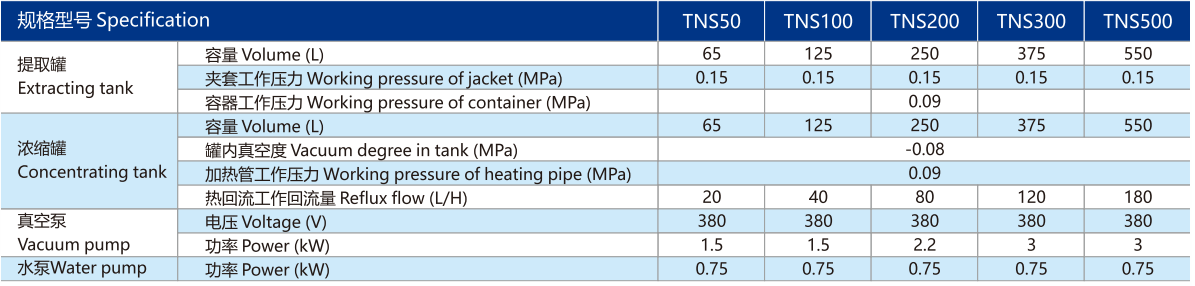

（2）技术参数

（3）装置演示
